主站跑 9600bps，某台从站出厂固定 19200bps 且无法修改——这种”波特率不一致”的问题在 RS485 组网中并不少见。传统做法是换设备或改主站配置，但如果从站波特率锁死、主站又不能改，就需要一个中间设备来做”翻译”。
波特率修改器就是干这个的：串在主站和从站之间，自动完成波特率转换，两边各跑各的速度，互不影响。
什么时候需要波特率修改器
三种典型场景：
场景一：新旧设备混用。 老设备固定 9600bps，新设备出厂 19200bps，两者需要挂在同一总线上。
场景二：从站波特率锁死。 某些传感器、仪表的波特率出厂固定，没有修改入口。主站侧又有其他设备要求特定波特率。
场景三：不同厂家设备混搭。 A 厂设备默认 9600，B 厂设备默认 115200，强行统一波特率可能影响某些设备的通信稳定性。
这些场景的共同点：你无法让所有设备跑同一个波特率。 波特率修改器提供了一个不改设备、不改主站的解决方案。
摩可灵波特率修改器
两款产品，覆盖不同需求：
| 型号 | 功能 | 适用场景 |
|---|
| CH1402-21C | 波特率转换 | 纯粹解决波特率不一致 |
| CH1402-21C1 | 波特率转换 + Modbus 地址修改 | 波特率不一致 + 需要改从站地址 |
📷 此处需插入图片：CH1402-21C 和 CH1402-21C1 两款产品实物对比图
两款产品体积小巧，DIN 导轨安装或桌面放置均可。供电方式为 DC 9-36V 宽电压 [待确认]，适应工业现场电源环境。
核心差异化：微信小程序设置
市面上大多数波特率修改器使用拨码开关设置——固定几个档位（9600 / 19200 / 38400 / 115200），不在档位内的波特率就无法支持。
摩可灵的方案不同：蓝牙 + 微信小程序。
优势在于：
- 任意波特率：不受拨码开关档位限制，可以设置任何标准或非标波特率
- 可视化配置：小程序界面直观，上游/下游波特率一目了然
- 远程微调：蓝牙连接，不需要拆线就能修改参数
小程序设置流程
- 微信扫描产品外壳上的二维码，打开配置小程序
- 手机蓝牙自动搜索附近的设备，点击连接
- 设置上游波特率（主站侧，例如 9600bps）
- 设置下游波特率（从站侧，例如 19200bps）
- 点击「保存」，配置写入设备

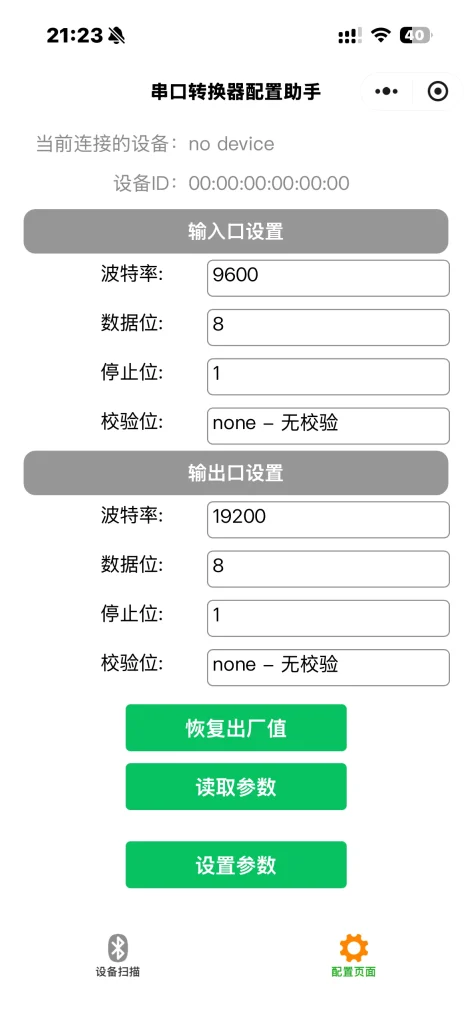

📷 ：微信小程序波特率配置界面截图
配置掉电不丢失。设好一次，断电重启后参数自动恢复，不需要每次重新设置。
CH1402-21C1 的 Modbus 地址修改功能
CH1402-21C1 在波特率转换的基础上，增加了 Modbus 从站地址修改功能。
典型场景：你买了两台同型号的 Modbus 从站设备，出厂地址都是 1。按 Modbus 协议规范，同一总线上不允许两台设备使用相同地址。但设备本身没有修改地址的功能。
CH1402-21C1 可以在透传 Modbus 数据的同时，将从站地址映射为你指定的新地址。主站发给地址 2 的指令 → 修改器翻译成地址 1 转发给从站 → 从站应答后修改器再把地址改回 2 返回给主站。
📷 此处需插入图片：微信小程序 Modbus 地址修改界面截图
Modbus 地址修改功能仅限 CH1402-21C1（三合一），CH1402-21C（二合一）不支持。购买前确认需求。
安装方式
波特率修改器的安装位置是串在主站和特定从站之间，而不是挂在总线上。
主站 / PLC
9600bps
RS485 总线 · 9600bps
从站 A
9600bps ✓
从站 B
9600bps ✓
波特率修改器
CH1402-21C
9600 ↔ 19200
从站 C
19200bps（固定）
波特率一致，直接挂总线
波特率不一致，需经波特率修改器转换
关键原则：波特率修改器只服务于异速从站，其他正常设备直接挂在总线上，无需经过修改器。
如果总线上有多台异速从站，可以配合 RS485 集线器使用，详见《RS485 集线器组网指南：一主多从架构设计与选型》。
典型应用组合
基础组合：主站 → RS485 总线 → 波特率修改器 → 异速从站
进阶组合：主站 → RS485 集线器（分出多路端口）→ 某路端口接波特率修改器 → 异速从站
集线器的每路端口独立，波特率修改器只影响它所连接的那一路，不干扰其他端口上的设备。这种组合在多品牌、多波特率的混合网络中非常实用。
