CH1401-08
8 路 RS-232/485 双隔离加强集线器 / 分配器
新品工业级隔离型静电保护高性能
SiO₂ 电容隔离屏障 · 3000V DC 电源隔离 · 600W 浪涌 · 15KV 静电 · 单口带载 256 节点
- SiO₂ 电容隔离
- 3000V DC 隔离
- 600W 浪涌
- 15KV ESD
- 每口带 256 节点
- -40℃ ~ 85℃ 宽温
在售
↗
点击右上角「···」
选择「在浏览器中打开」
即可正常购买
选择「在浏览器中打开」
即可正常购买
| 隔离技术 | 硅基 SiO₂ 电容隔离屏障 · 3000V DC 电源隔离 |
| 核心收发器 | HM3085 (RS-485/422) + MAX202CSE (RS-232) + B0505MT-1WR4 (隔离 DC/DC) |
| 接口标准 | 兼容并高于 EIA/TIA RS-485 · 通信 300bps ~ 115.2Kbps |
| 工作方式 | 异步半双工 · 微秒级自动收发方向识别 |

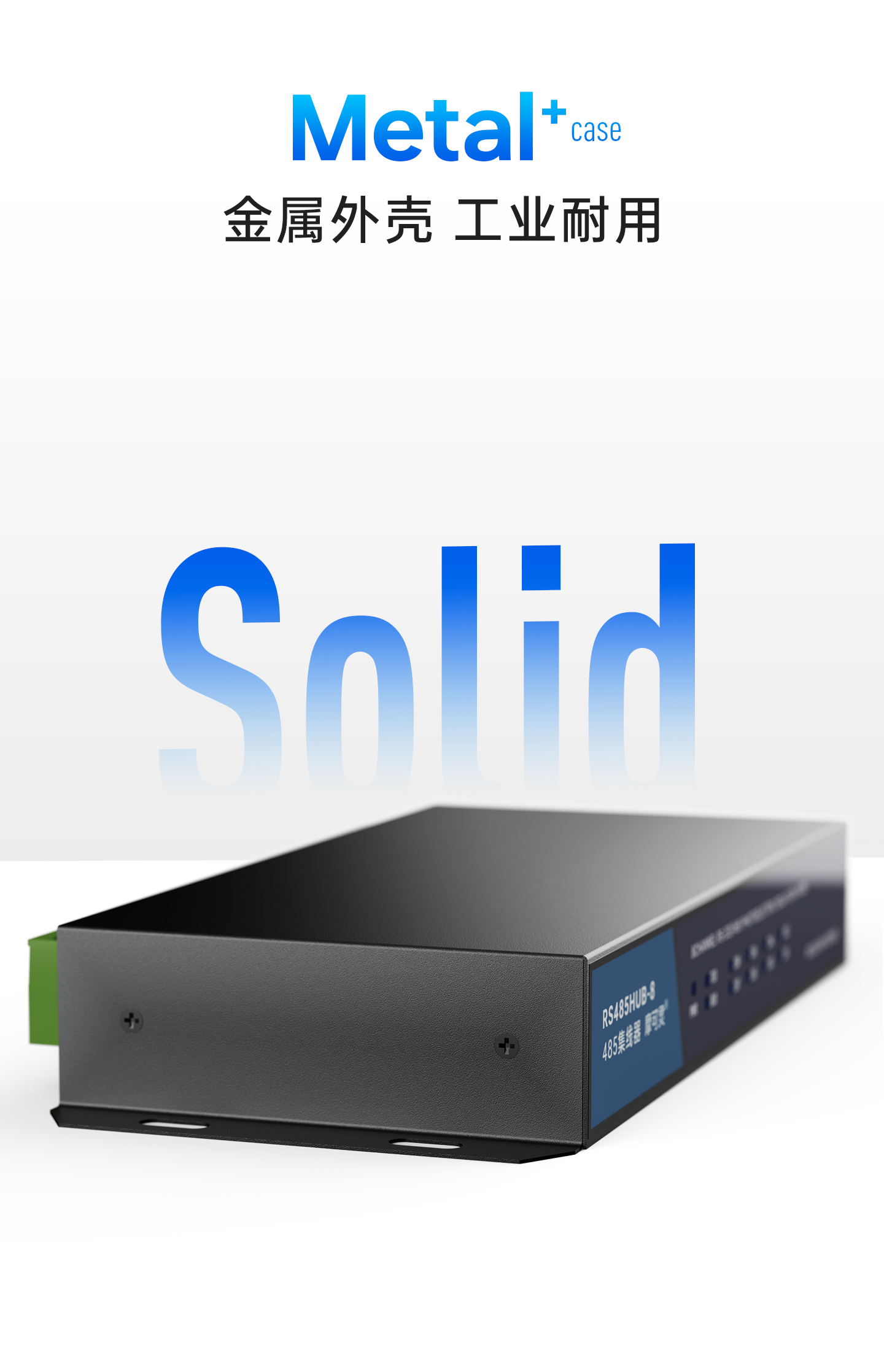

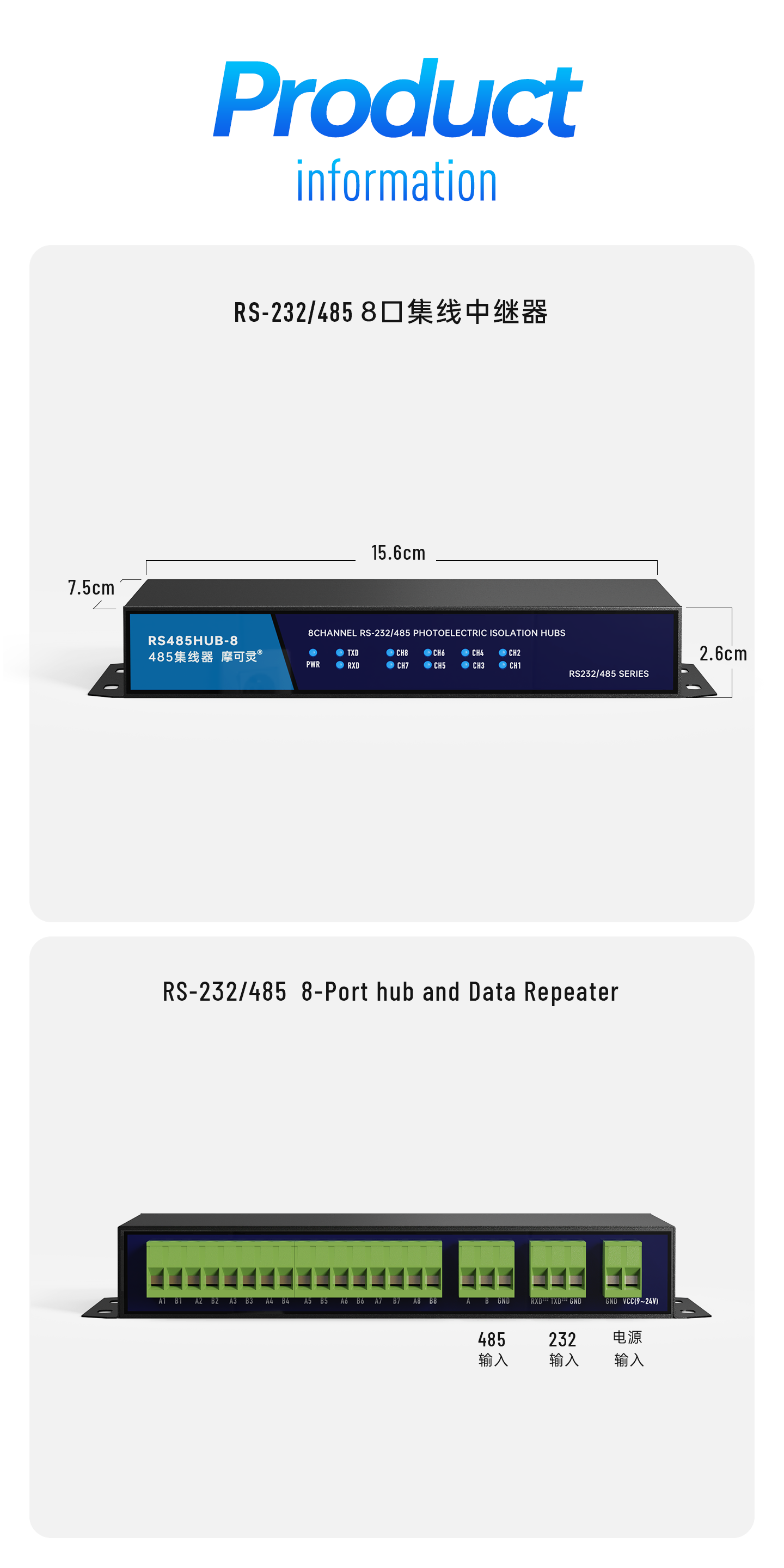

| 尺寸 / 外壳 | 180 × 85 × 26 mm · 铁皮屏蔽外壳 |
概述

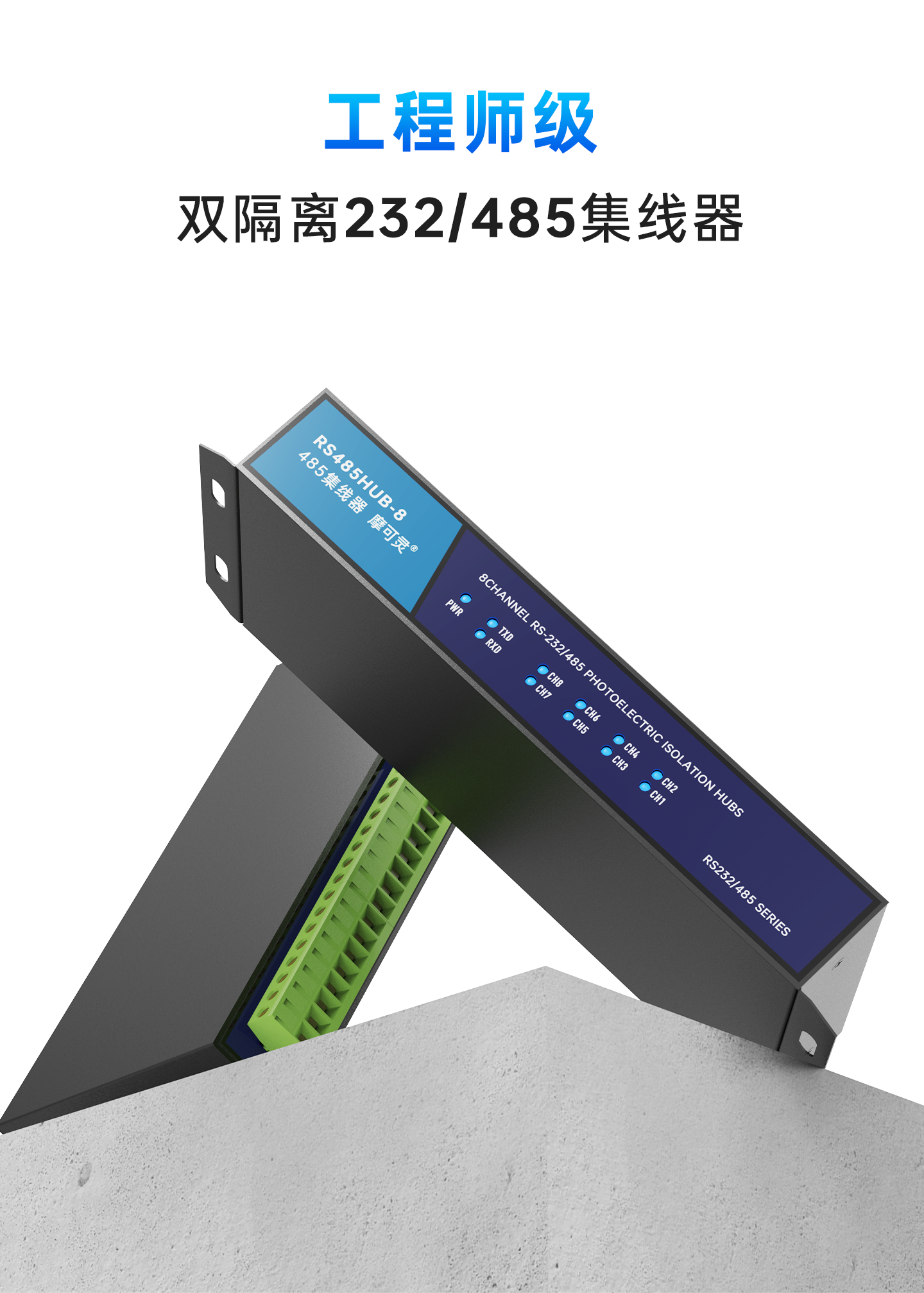

CH1401-08 是一款工业级 8 路 RS-485 电容隔离集线器,兼容并高于 EIA/TIA RS-485 标准,同一台设备可承担集线器、分配器与共享器三种角色。

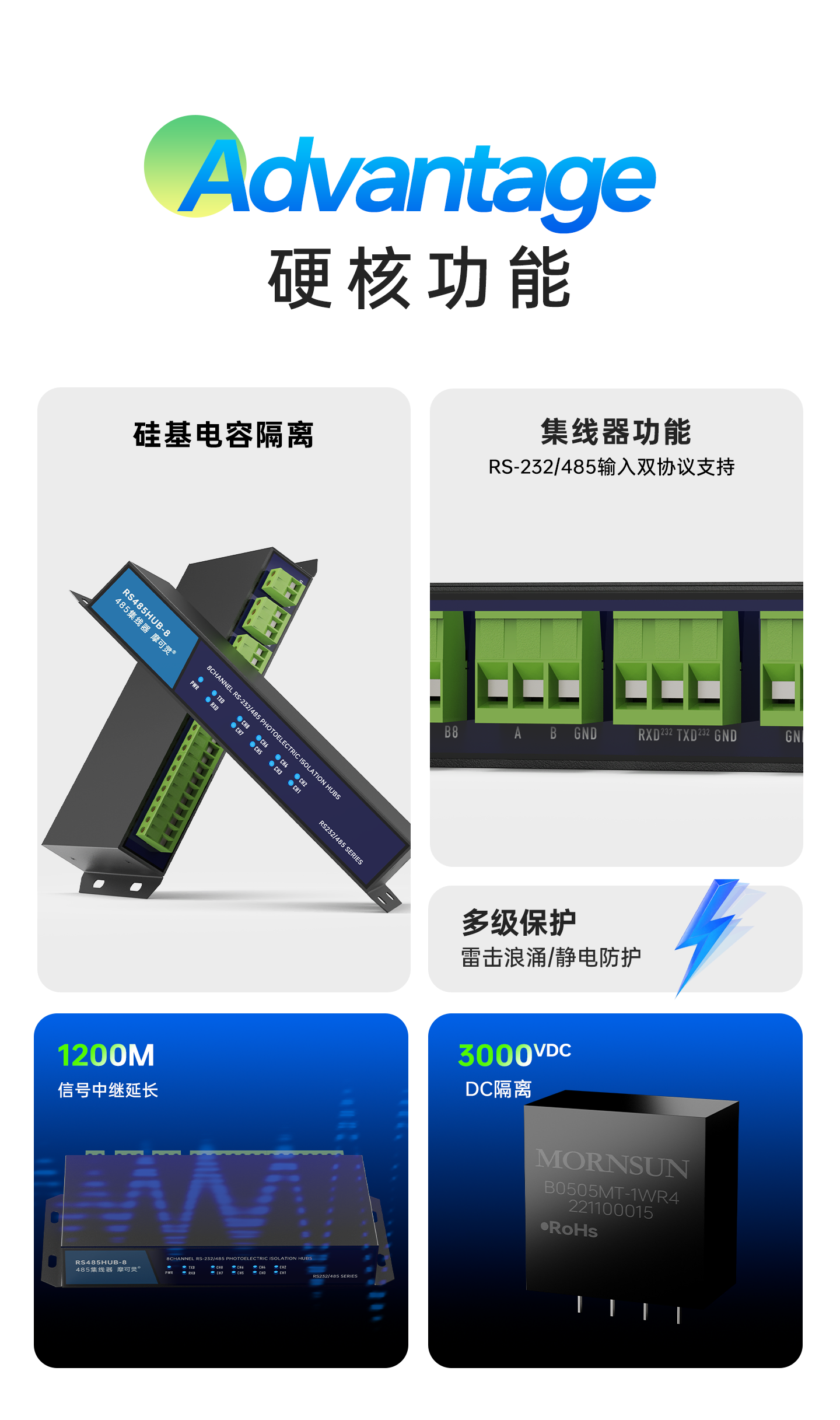

设备摒弃易老化的光耦隔离,信号侧采用先进的硅基 SiO₂ 电容隔离屏障,配合金升阳 (MORNSUN) B0505MT-1WR4 隔离型 DC/DC 电源模块提供 3000VDC 电源隔离,输入端与 8 路输出端之间实现电源与信号的双向电气隔离,各通道彼此独立;单路发生短路或断路异常时不会影响其他各路正常工作。收发核心采用 HM3085 (引脚兼容 MAX3085 / SP3085) RS-485/422 半双工收发器,提供 ±15KV (HBM) 端口 ESD、三态输出与工业级 EMI 抗扰;RS-232 侧采用 MAX202CSE 全双工收发器,内置电荷泵完成 TTL/CMOS 到 RS-232 电平转换。每路 600W 浪涌抑制、微秒级自动收发方向识别,应用层协议全程透明。适用于视频监控、摄像机控制、周界防盗、楼宇对讲、门禁刷卡、PLC 组网、Modbus 总线等工业与商业弱电通信场景。
亮点
SiO₂ 电容隔离
3000V DC 隔离
600W 浪涌
15KV ESD

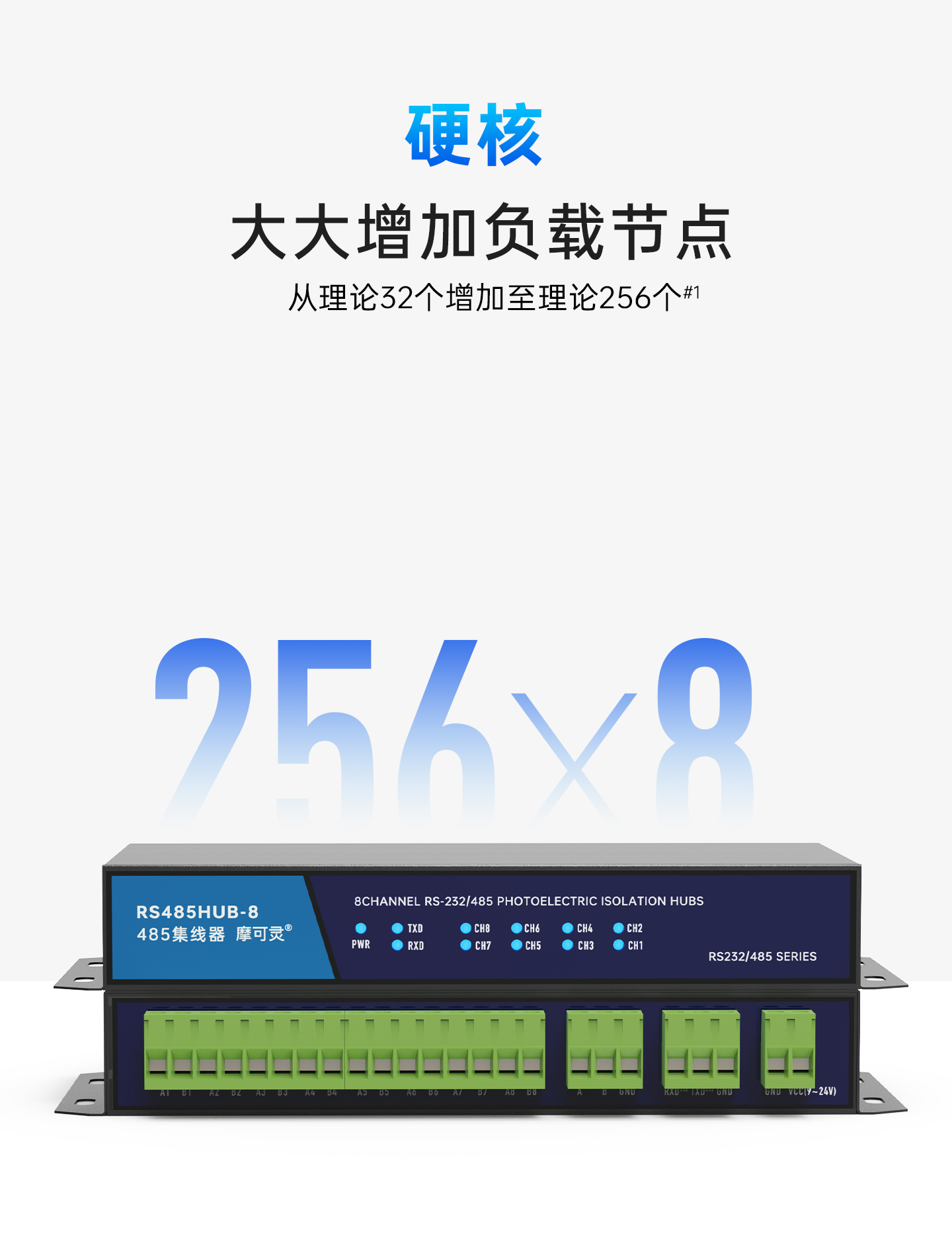

每口带 256 节点
-40℃ ~ 85℃ 宽温
包装内容
CH1401-08 主机
x1
说明书
x1
其他

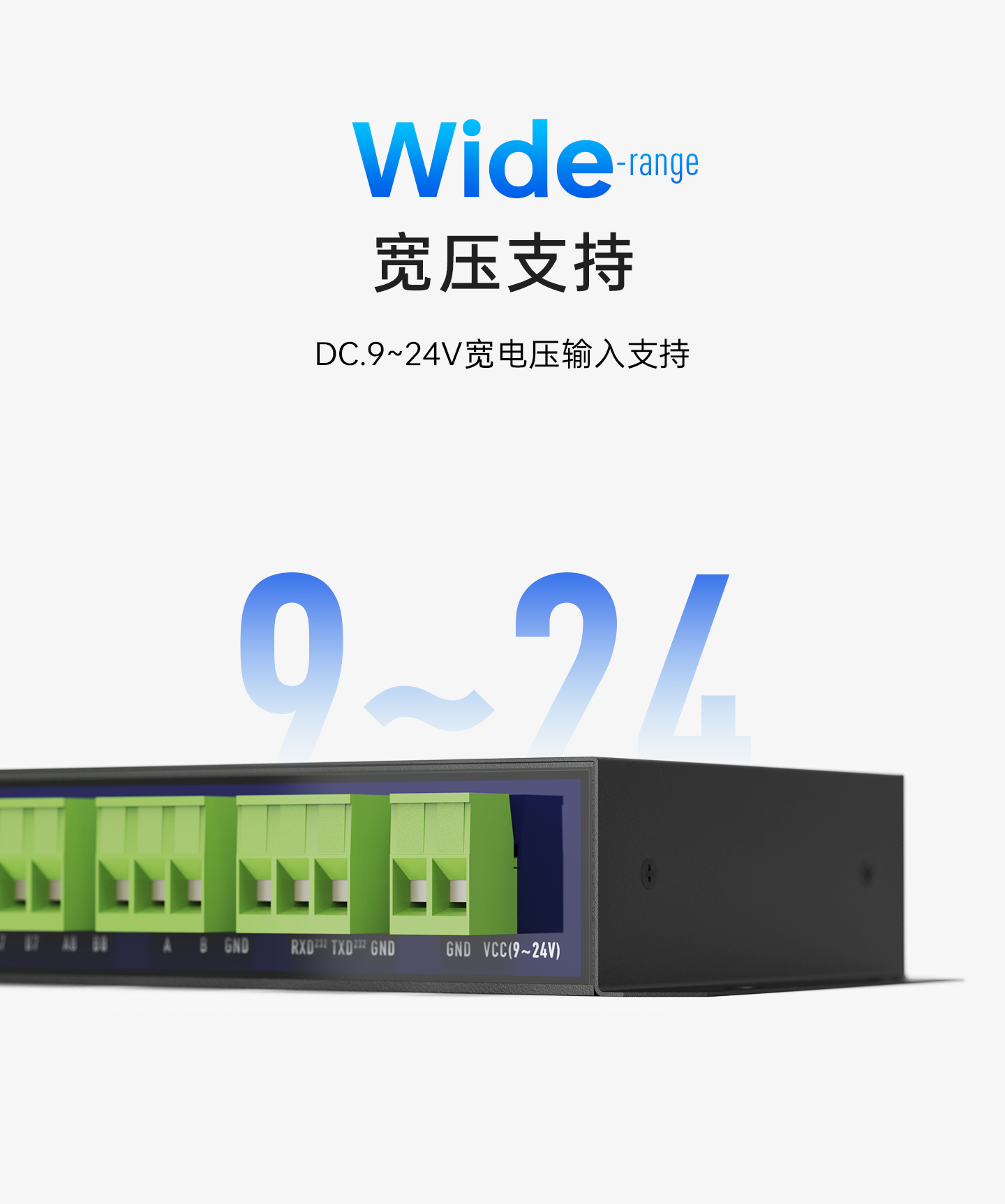

工作电源
9-36V DC / 20mA · MORNSUN B0505MT-1WR4 隔离 DC/DC · AEC-Q100 车规 · 防反接
工作环境
-40℃ ~ +85℃ · 5% ~ 95% 相对湿度
指示灯
11 颗 LED · PWR 红色常亮 · TXD/RXD/CH1-CH8 绿色闪烁
系统兼容
系统
与主控通讯软件无关,兼容 Windows XP/7/10/11、Linux、嵌入式 RTOS、工控组态软件与自研通讯程序
接口兼容
接口

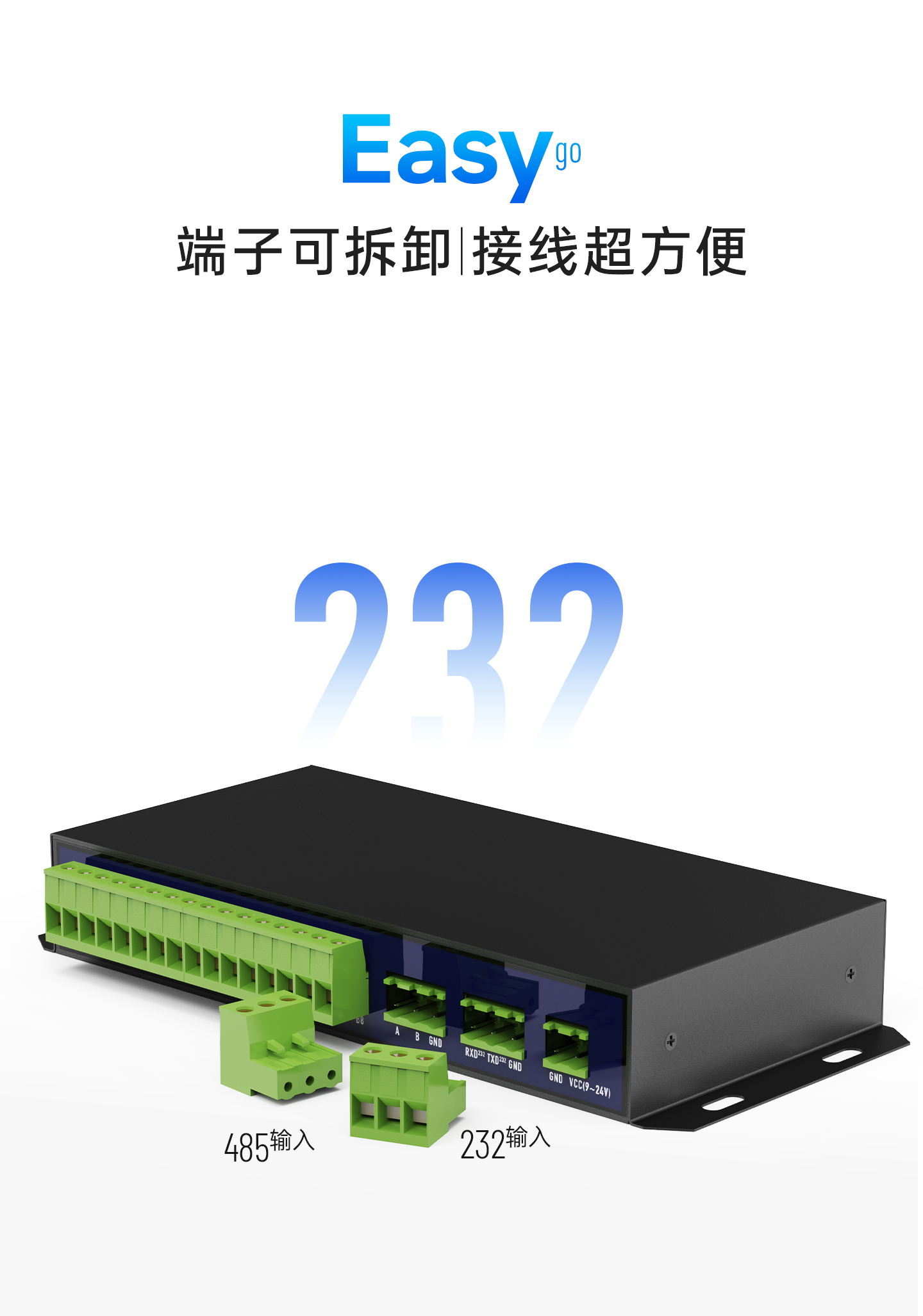

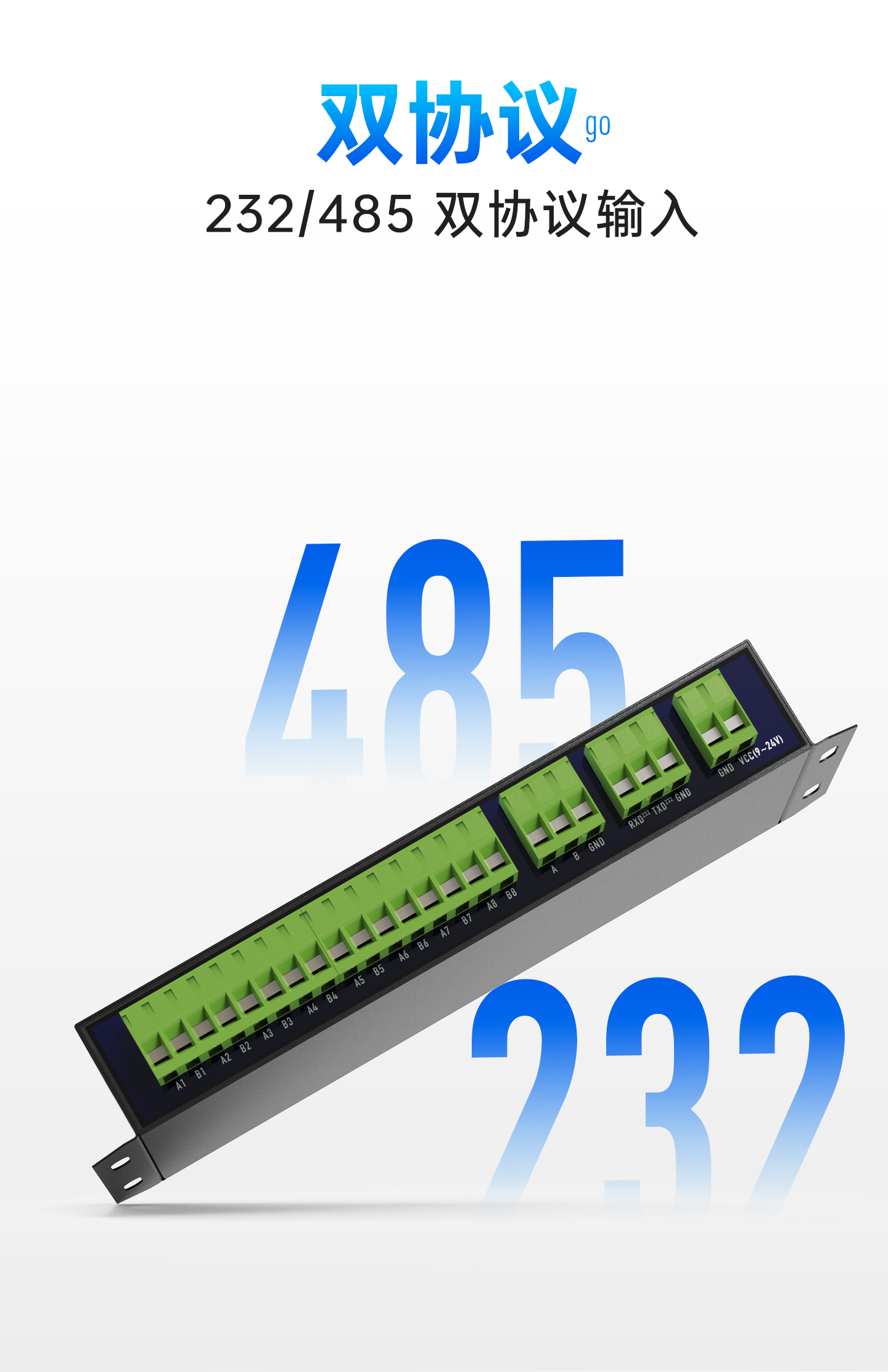

8 组分配口 A1B1-A8B8、1 组 485 集线口 A/B/GND、1 组 232 集线口 RXD/TXD/GND、1 组 9-24V 电源
协议兼容
协议
底层电路自动收发,应用层协议全程透明:EIA/TIA RS-485、RS-232、Modbus RTU/ASCII、DL/T645、CJ/T188、自定义半双工协议
其他兼容
设备
PLC 控制器、DTU / 数传电台、门禁刷卡机、视频监控 / IP 摄像机控制、周界防盗探测器、楼宇对讲主机、变频器 / 伺服驱动器、仪表 / 传感器、工业称重终端
