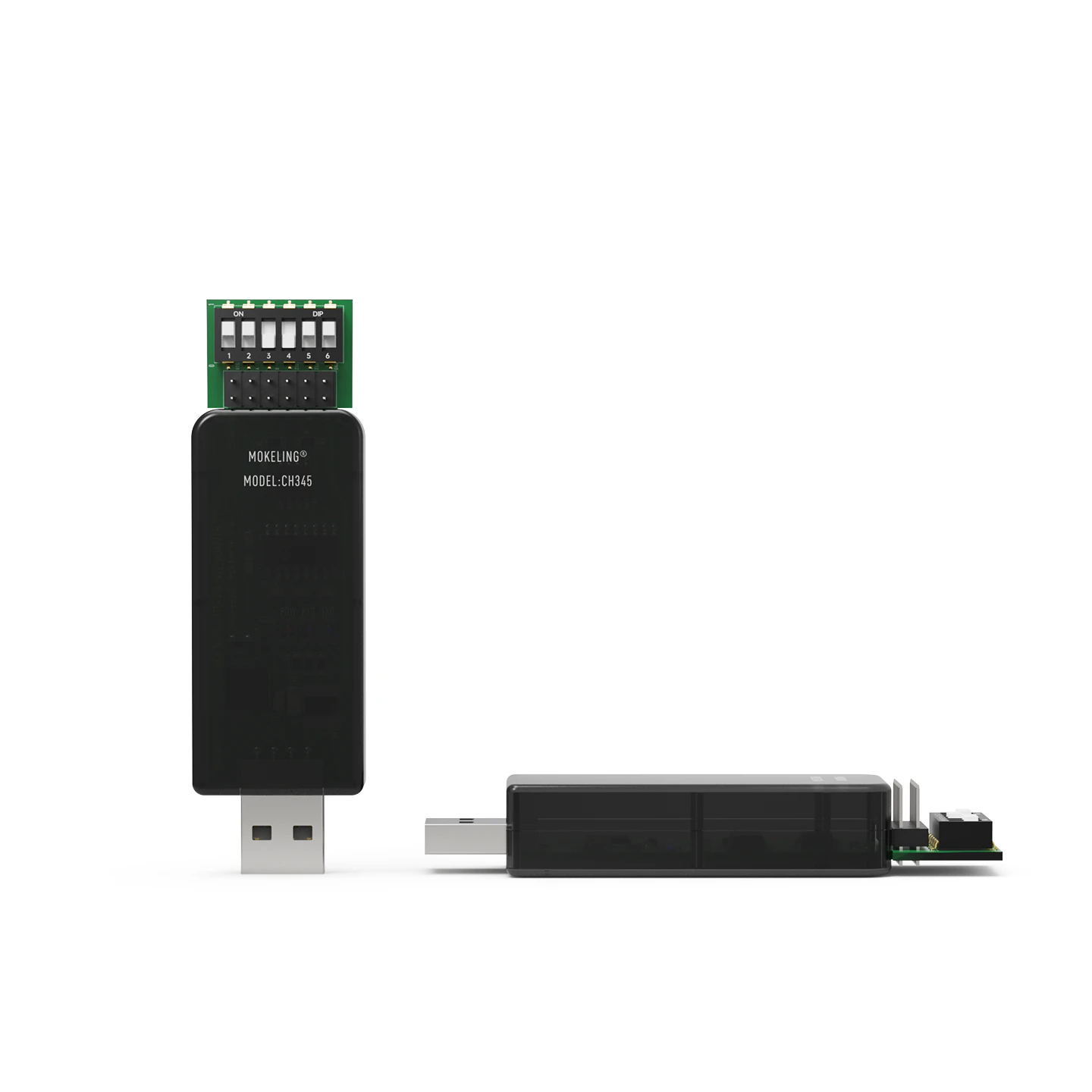

CH345
USB转RS-232/485/ttl多功能串口转换器
工业级静电保护
六合一全功能型，一个解决问题
- 美国芯片方案
- 高速通信峰值2Mbps
- 六合一全协议转换
- 多重保护电路
- 5V 电源输出
- 拨码设计
规格
在售
| 转换架构 | 美国双芯方案 |
| USB 标准 | USB 2.0 Full Speed |
| 串口协议 | RS-232/485 |
| 232接口 | 拨码接线 |
| RS-485接口 | 拨码接线，通讯理论距离可达 1200 米 |
| RS-485 多点 | 点对多点，连接 32 台设备 |
| 波特率范围 | 300bps ~115200bps |
| 232保护 | TVS + 差模抑制 + 浪涌吸收 |
| 485 保护 | TVS + 短路过流 |
| 数据位 | 7 / 8 bit |
| 校验位 | 无 / 奇 / 偶 |
| 停止位 | 1 / 2 |
| 流量控制 | 硬件（RTS/CTS）/ 软件（XON/XOFF） |
| 状态指示灯 | PWR（电源）/ TXD（发）/ RXD（收） |
| 电源输出 | 5V 带短路过流保护） |
| 电源供电 | USB 取电，免外接电源 |
| 工作温度 | -30°C ~ 70°C |
概述
摩可灵 CH345系列多功能串口转换器，一台设备集成 RS-232、RS-485、ttl，多种串口协议转换能力，同时提供 5V 带过流保护的电源输出，覆盖工业现场大部分串口通信场景。
核心采用美国芯片方案，搭配独立的电平转换与多重保护电路。RS-232 接口内置 TVS 瞬态抑制 + 差模干扰抑制 + 浪涌吸收三重防护，支持热插拔；RS-485/422 接口内置 TVS 瞬态抑制 + 短路过流保护，485 理论通讯距离可达 1200 米，支持点对多点连接最多 32 台设备；并提供 ttl电平信号，适用于近距离板载调试。
三重指示灯（PWR/TXD/RXD）实时监测通信状态，USB 供电免外接电源，在 -30°C 至 70°C 工业宽温范围内稳定运行。在工业应用环境下提供更高的通信可靠性。
亮点
美国芯片方案
高速通信峰值2Mbps
六合一全协议转换
多重保护电路
5V 电源输出
拨码设计
包装内容
转换器
X 1
说明书
X 1
排线
X 1
其他
附赠
螺丝刀及电子连接线
系统兼容
Windows
11/10/8.1/8/7/XP
Macos
10.9 及以上
Linux
内核 2.6.25 及以上
Android
5.0 及以上（需OTG支持）
接口兼容
USB Type-A
USB 2.0

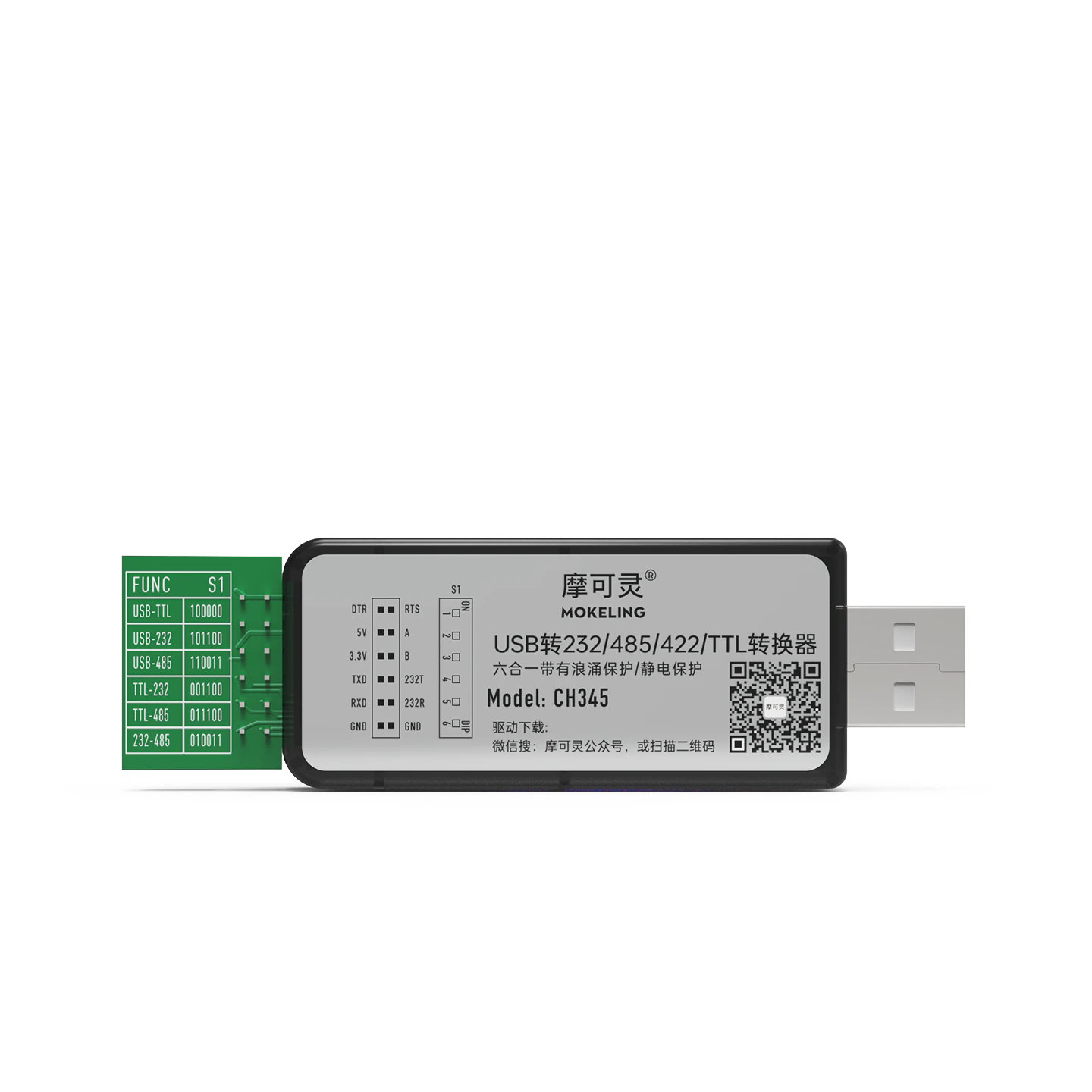

拨码
RS-485 / RS-232 / TTL
协议兼容
RS-232
EIA/TIA-232
RS-485
EIA/TIA-485（半双工）
TTL
3.3V / 5V 电平
