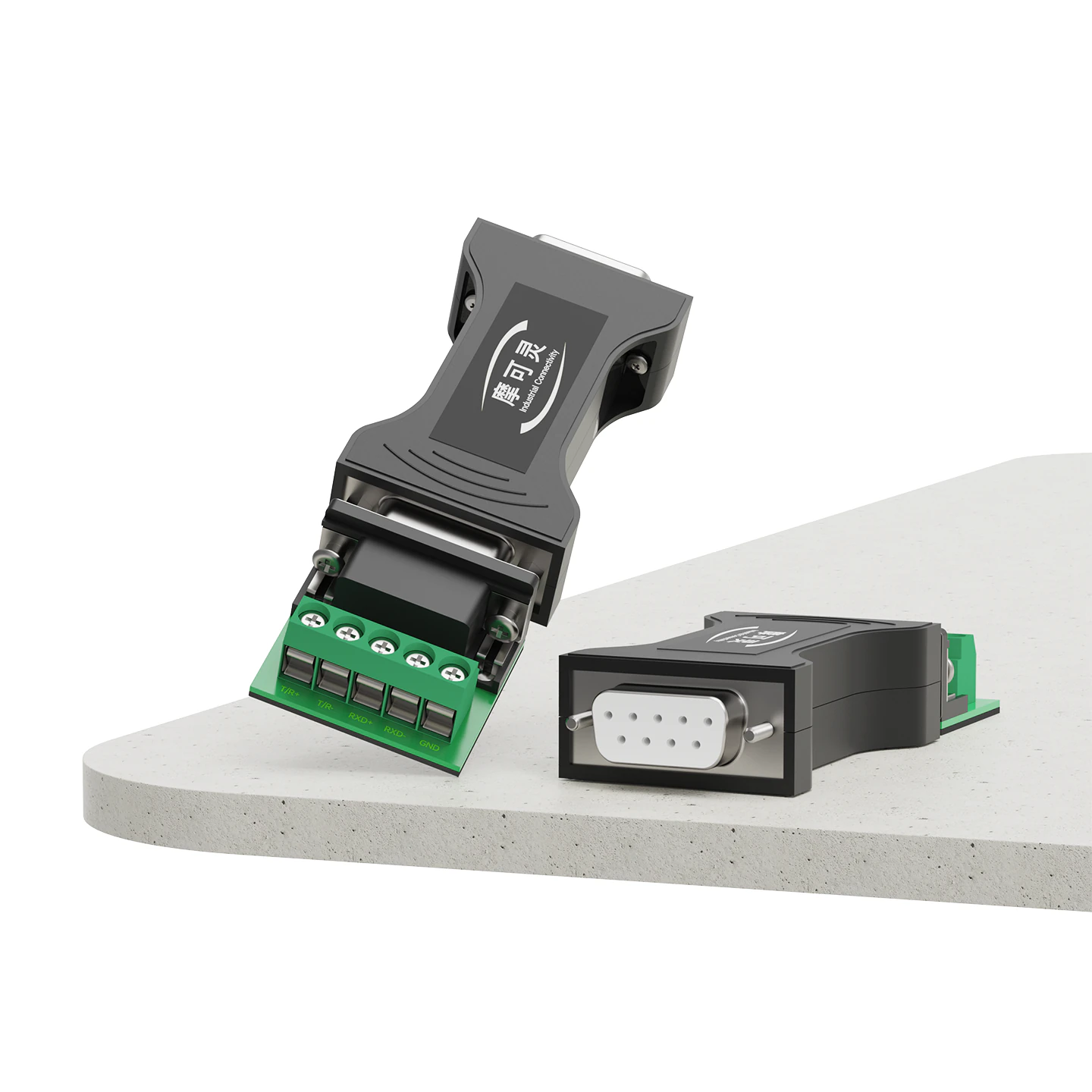

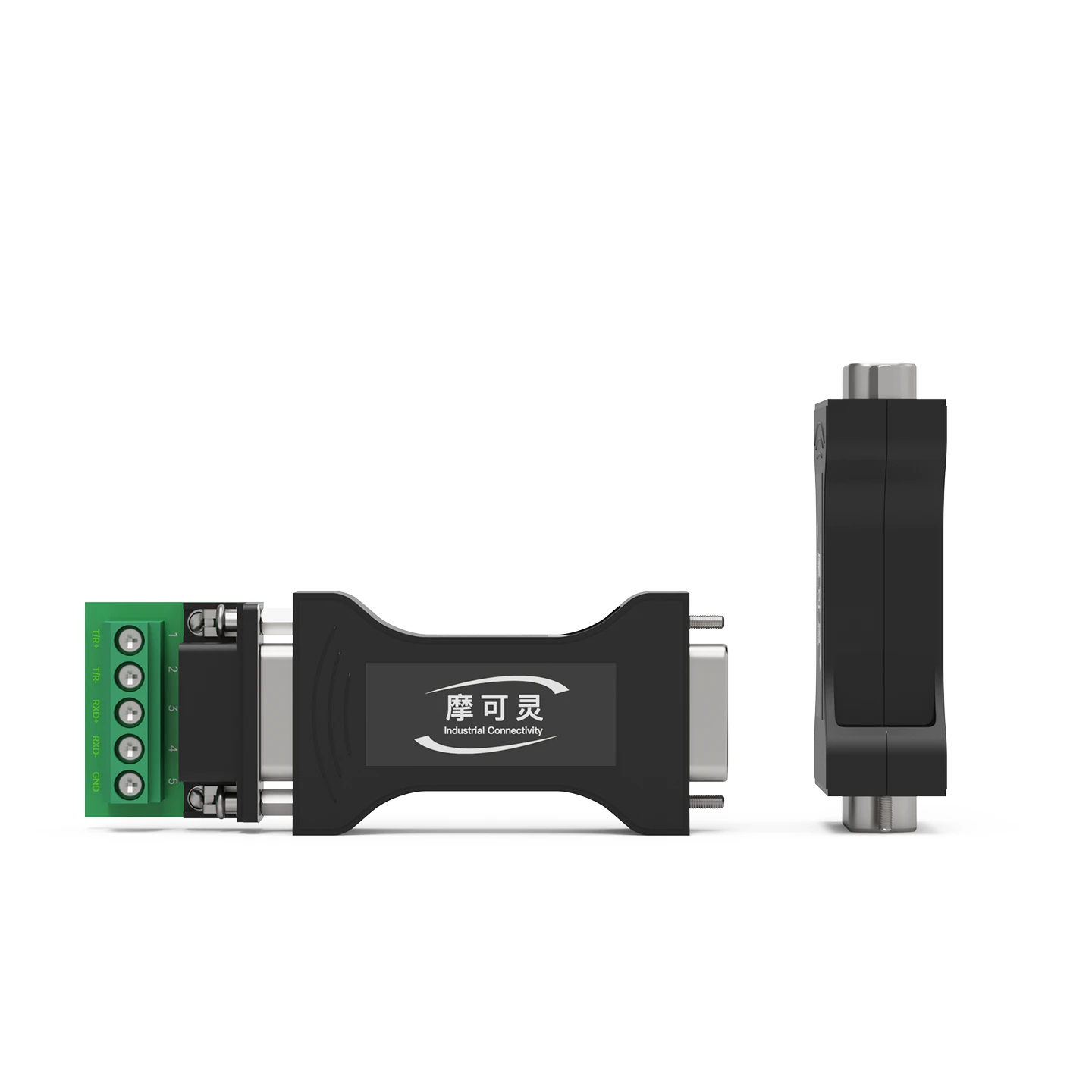

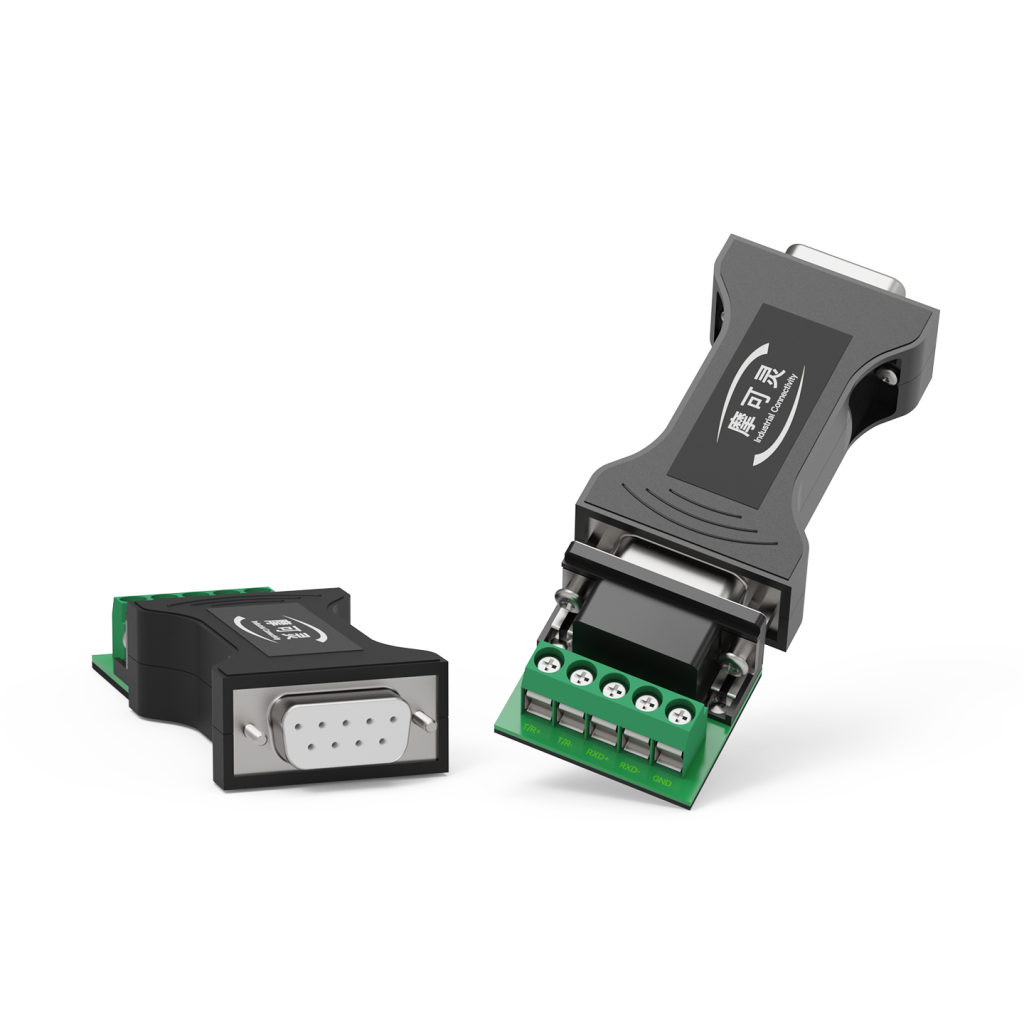

RS232转RS485/422 双向无源转换器

摩可灵 CH403 是一款专为工业自动化与综合布线设计的 RS-232 转 RS-485/RS-422 双协议通信转换器。采用无源转换架构与内置电荷泵技术，可通过主机的 RS-232 接口直接获取工作电源，兼容标准三线串口，实现即插即用的便捷部署。

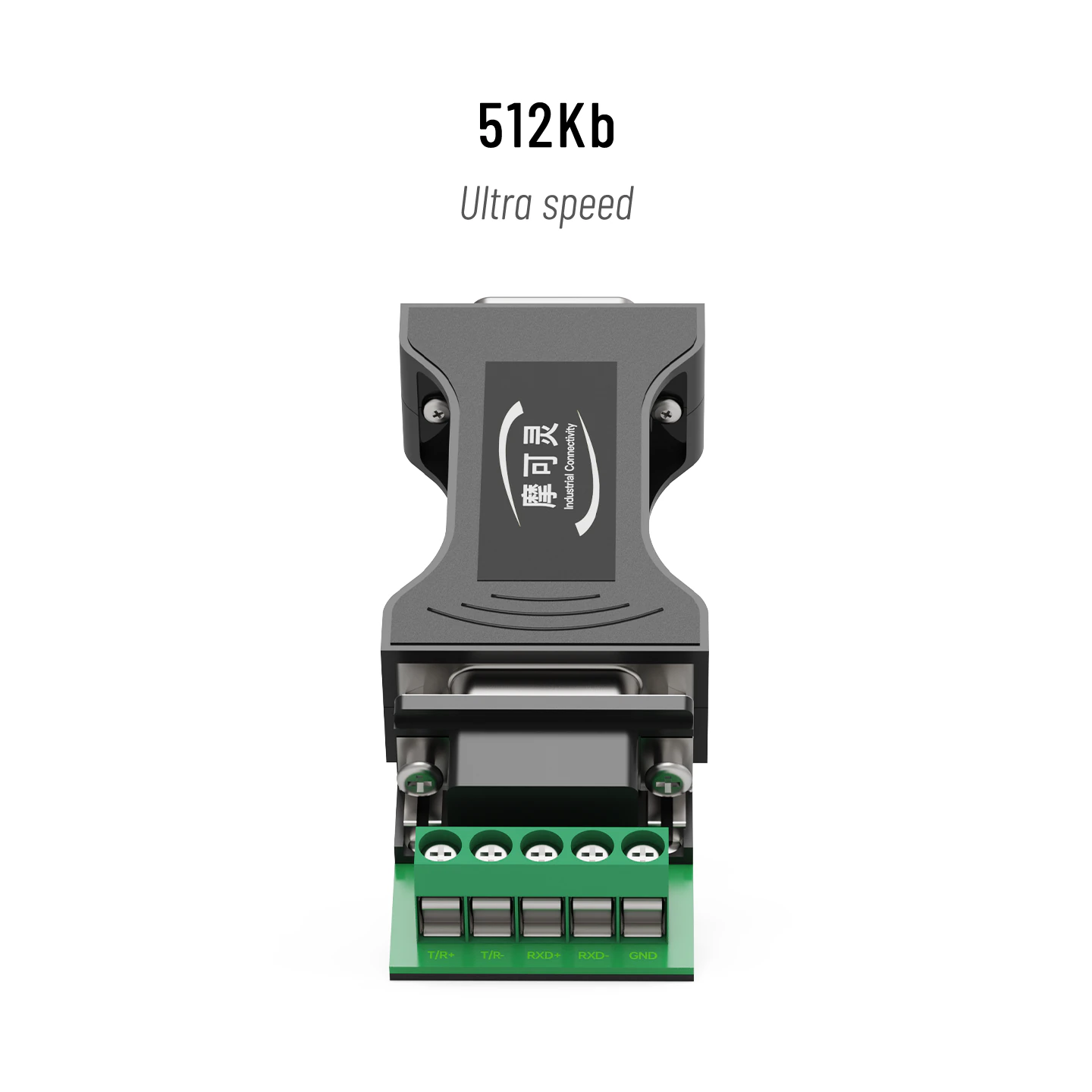

在数据传输与电气防护方面，CH403 内部集成了防浪涌与静电保护电路，能够在复杂的工业环境中为通信链路提供安全保障。设备搭载智能驱动引擎，峰值通信速率达 512Kbps，并具备 RS-485 半双工与 RS-422 全双工工作模式的自适应识别能力，收发方向与波特率均可自动切换，免去了人工跳线与参数设置的步骤。

在组网能力上，该转换器理论支持 32 个节点的网络拓扑，理论通信距离达 1.2 公里（@9.6Kbps）。针对物理布线需求，CH403 的主端口采用标准 DB9 母头（DB9F）以适配常见上位机，并标配五位带螺丝接线端子（5P），有序支持 A/B/Y/Z 差分信号及 GND 信号的独立分配，贴合现场多样化的接线规范。
