PJ-06E
DB9 免螺丝接线柱
新品热销工业级
按下卡扣就能接线，DB9 串口免焊接、免螺丝接出 6 位端子。
- 免焊接
- 免螺丝卡扣
- 6 位端子

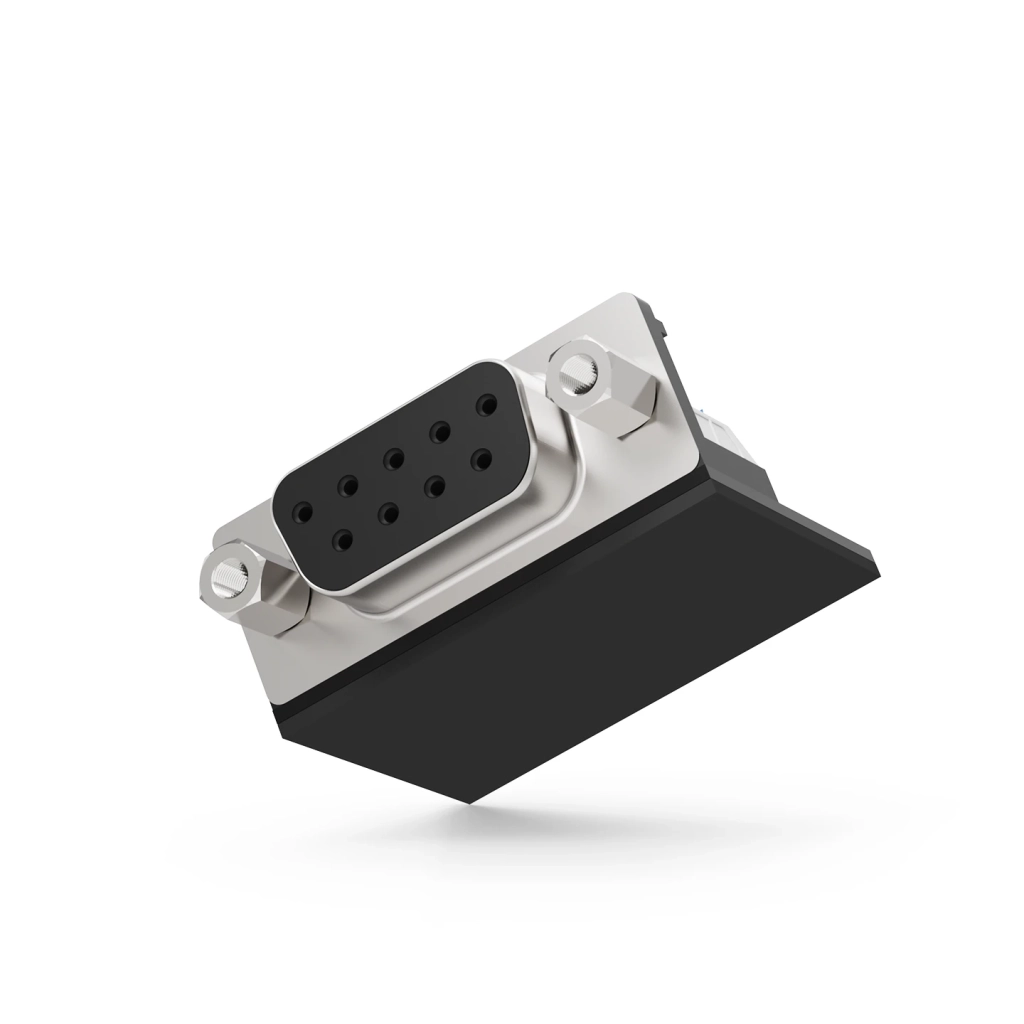

- DB9 母口
- 两种线序
- PVC 外壳
规格
在售
↗
点击右上角「···」
选择「在浏览器中打开」
即可正常购买
选择「在浏览器中打开」
即可正常购买

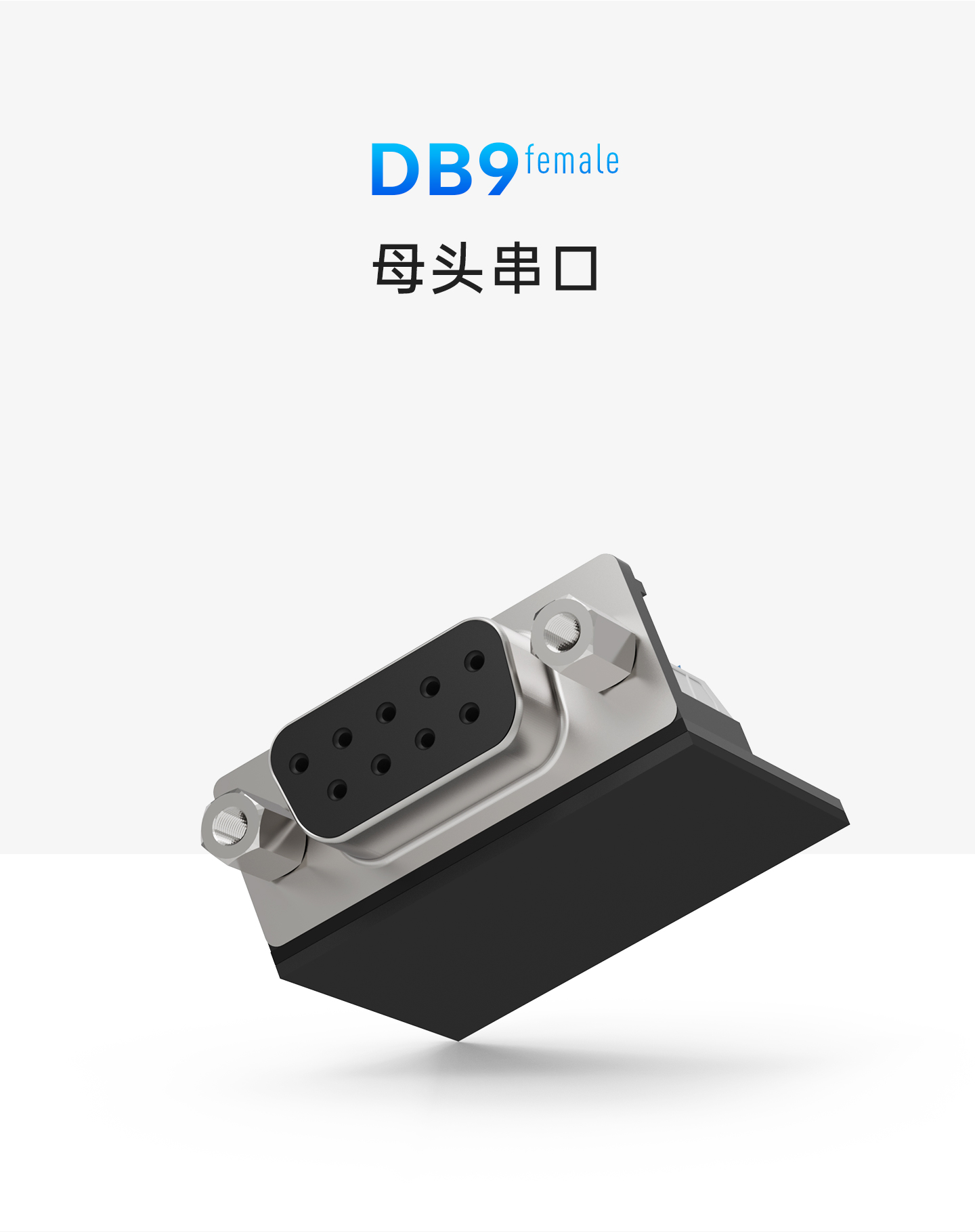

| 连接器 | DB9 母口（标准 9 针 D-Sub） |
| 端子 | 6 位免螺丝弹簧端子 |
| 接线方式 | 按压卡扣，免焊接、免螺丝 |
| 外壳材质 | PVC |

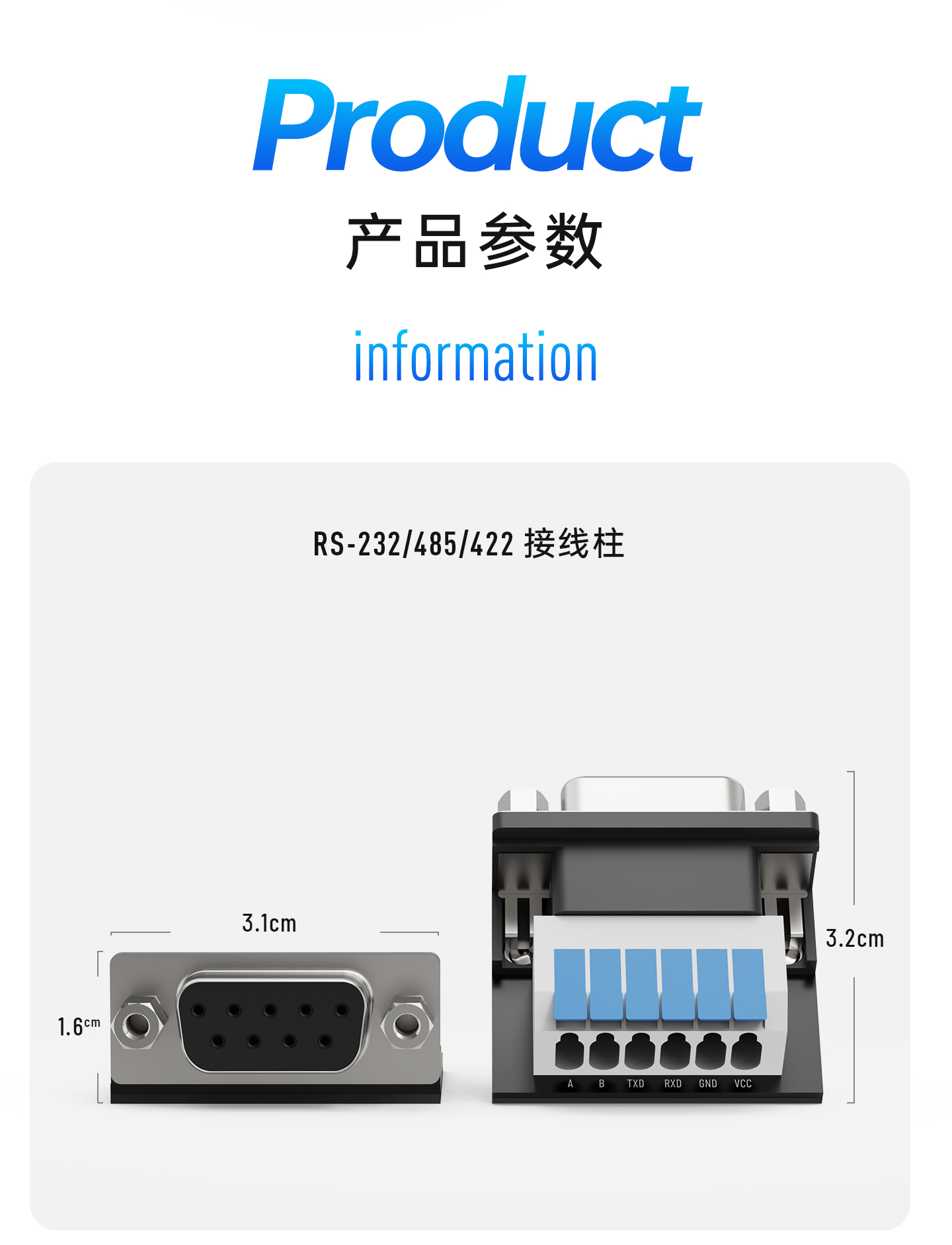

| 外形尺寸 | 3.2 × 3.1 × 1.6 cm |
概述

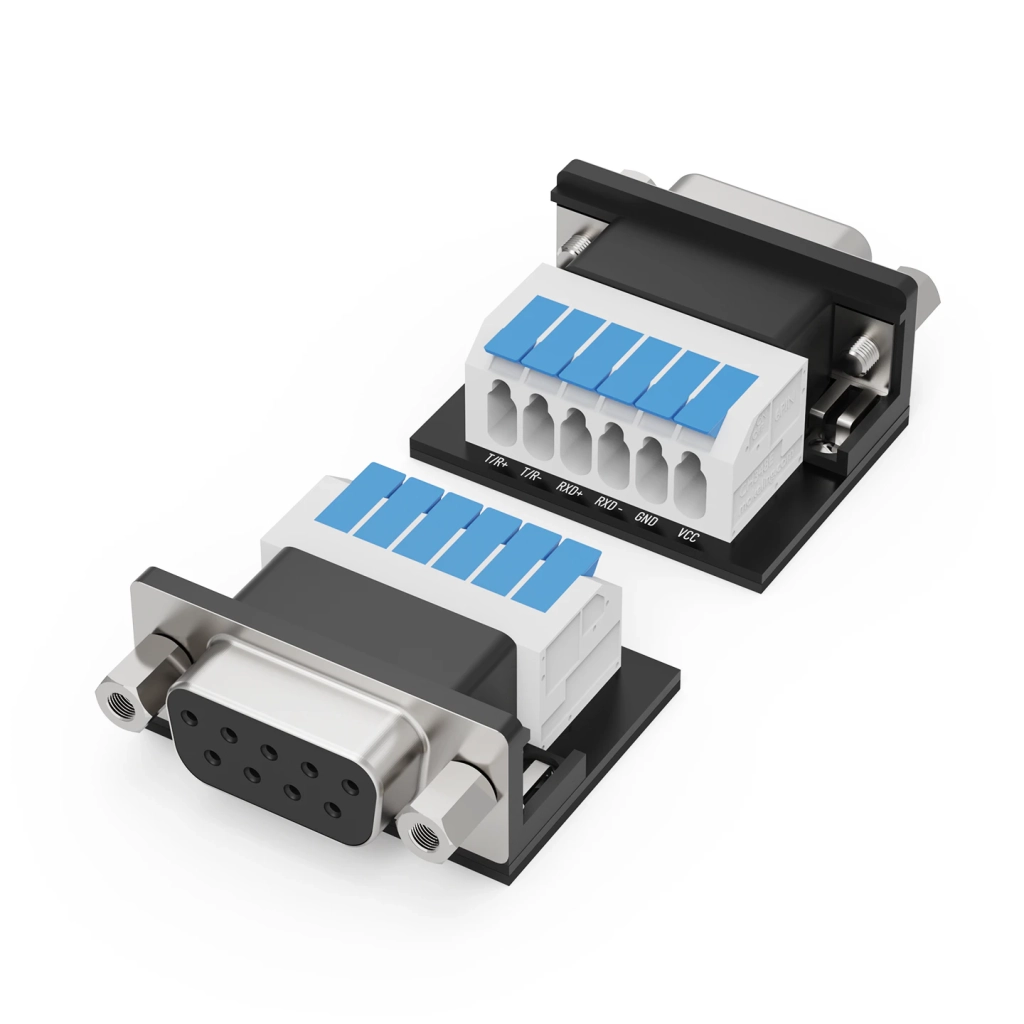

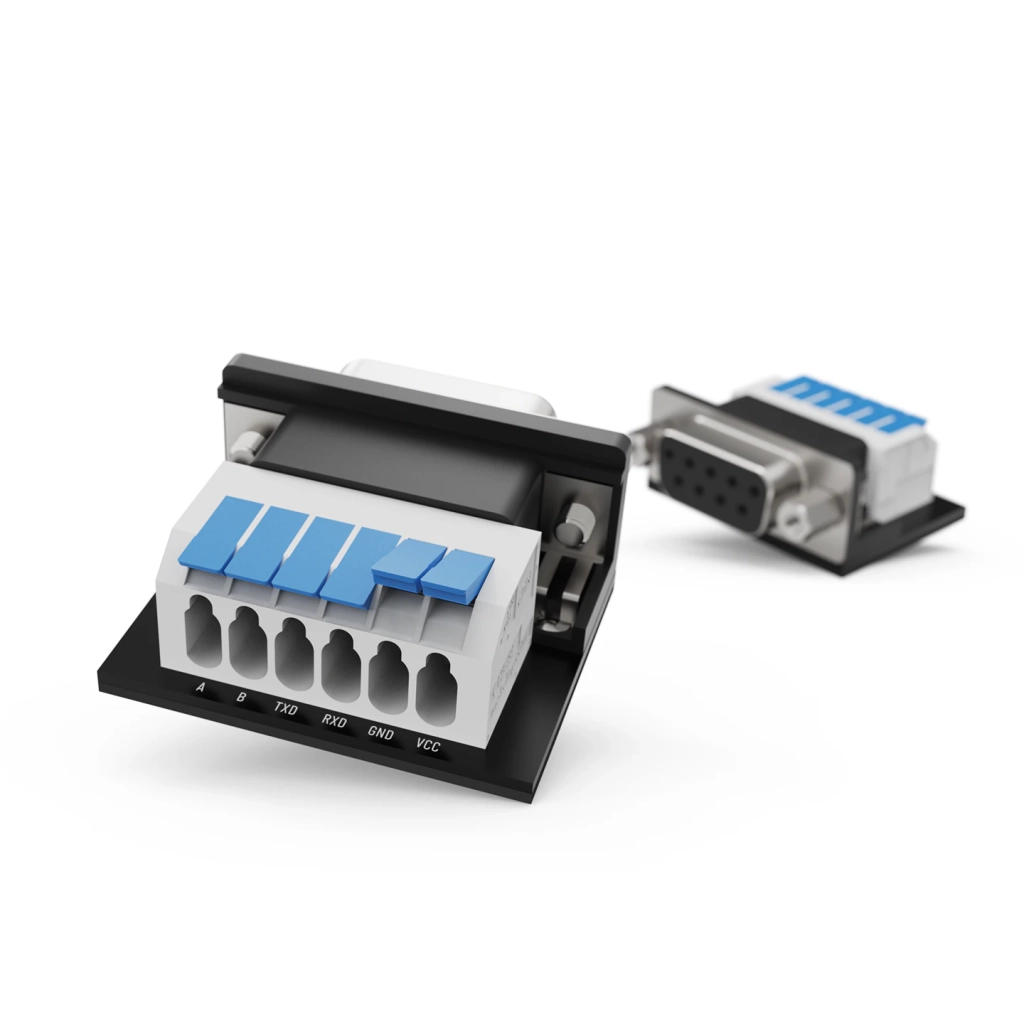

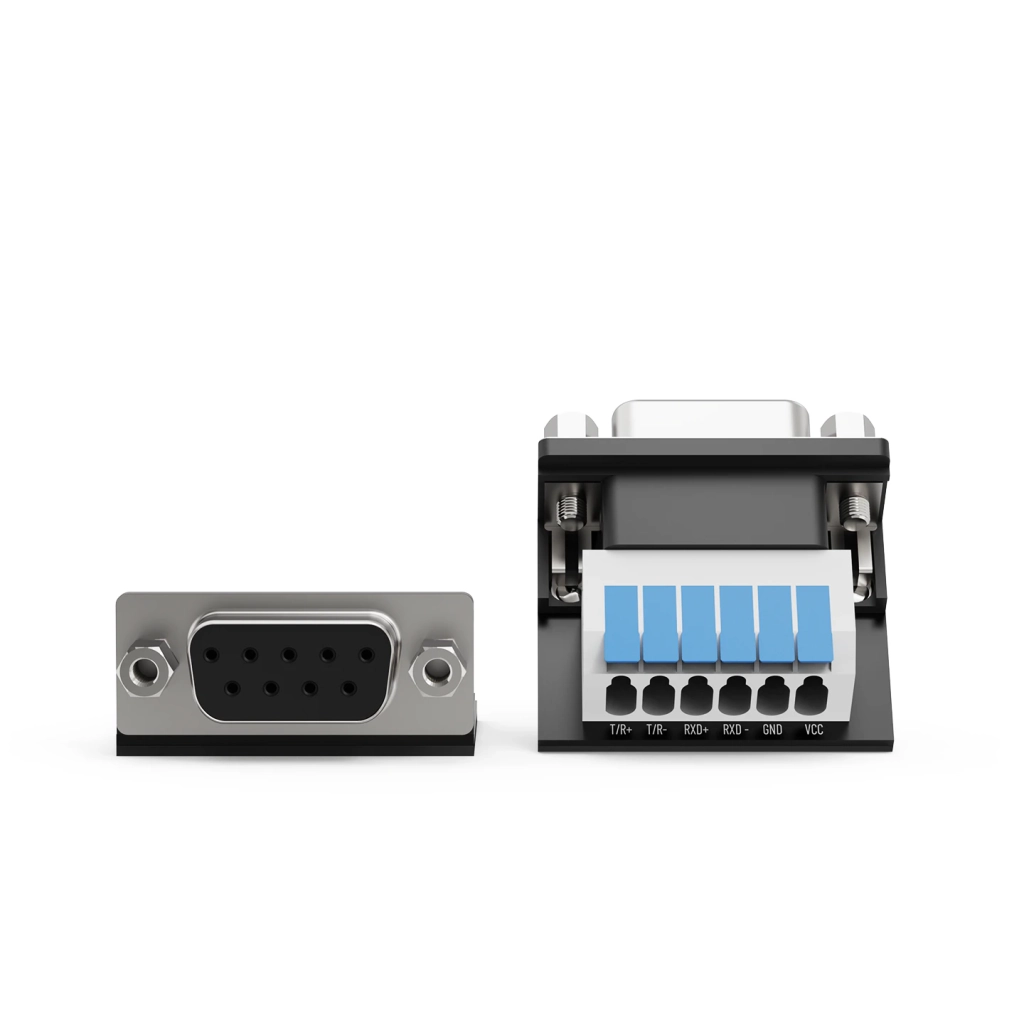

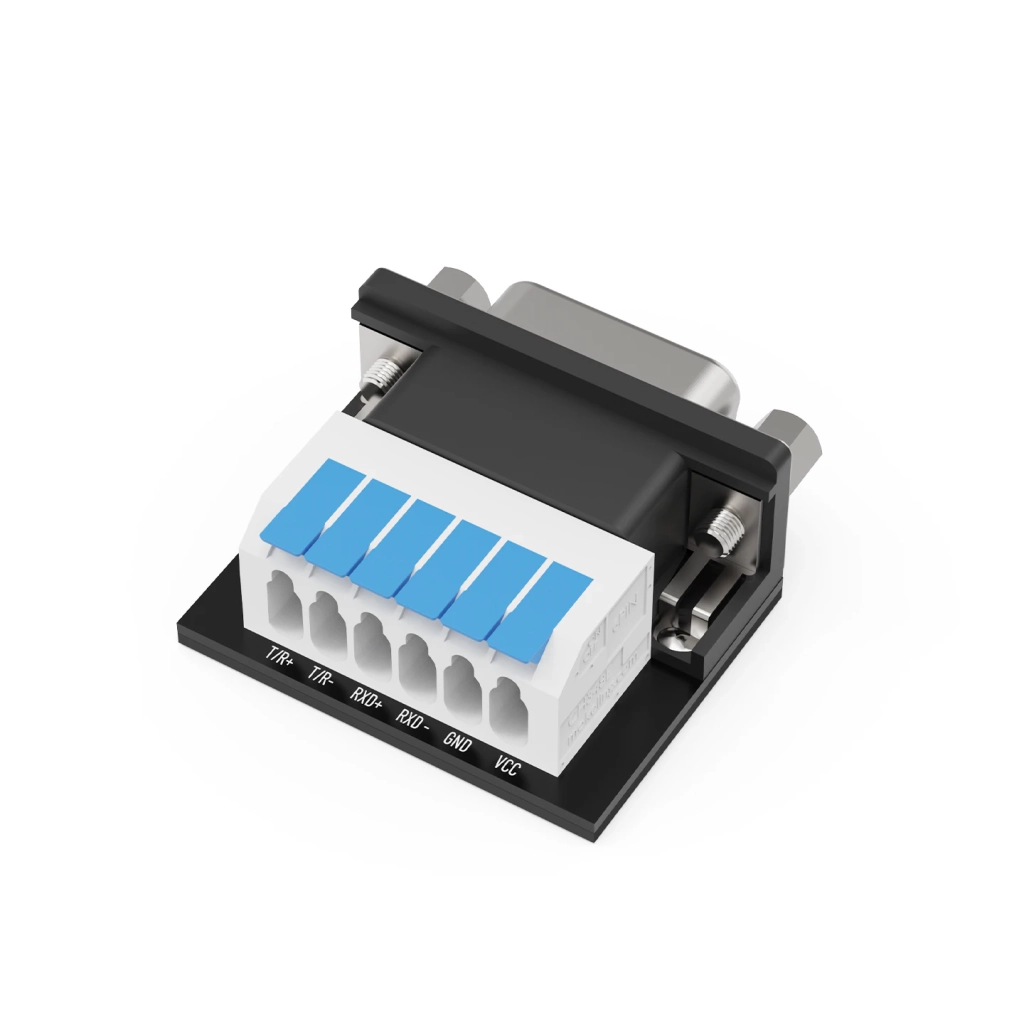

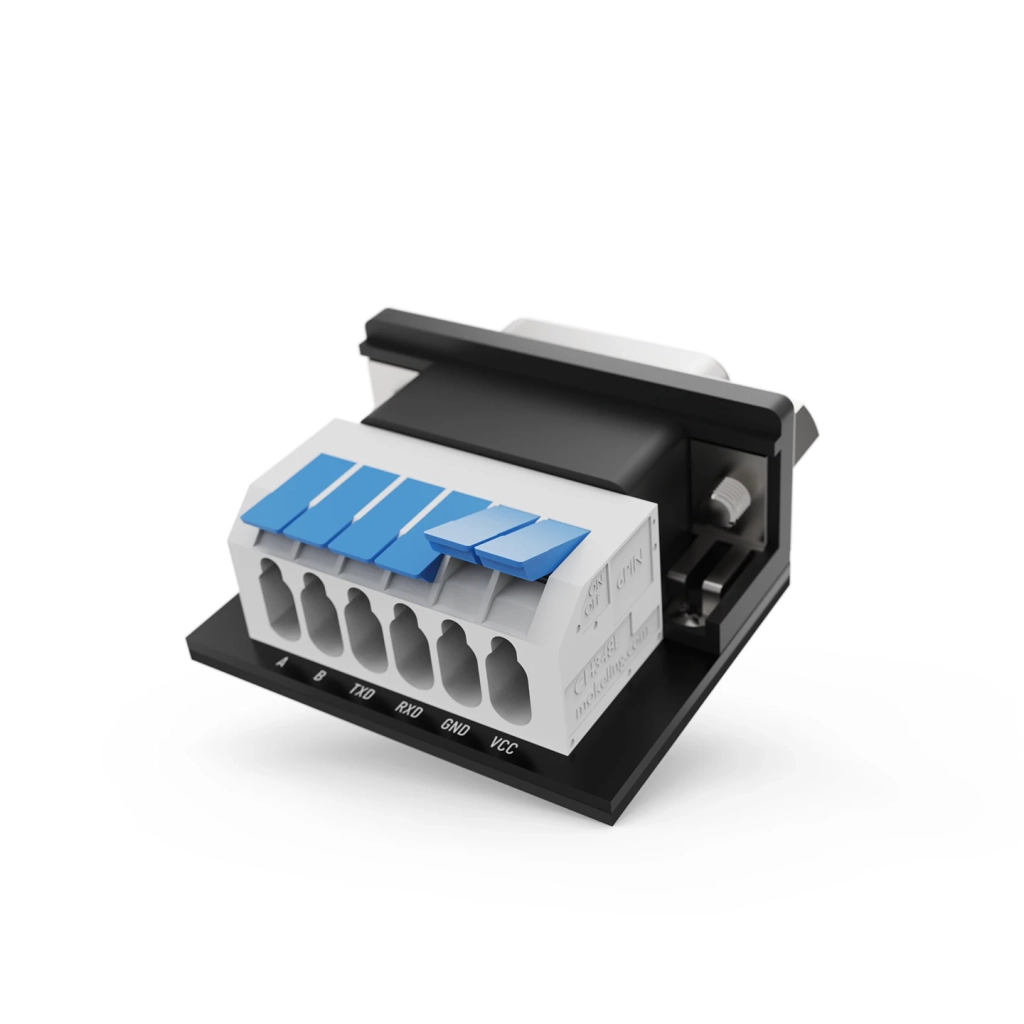

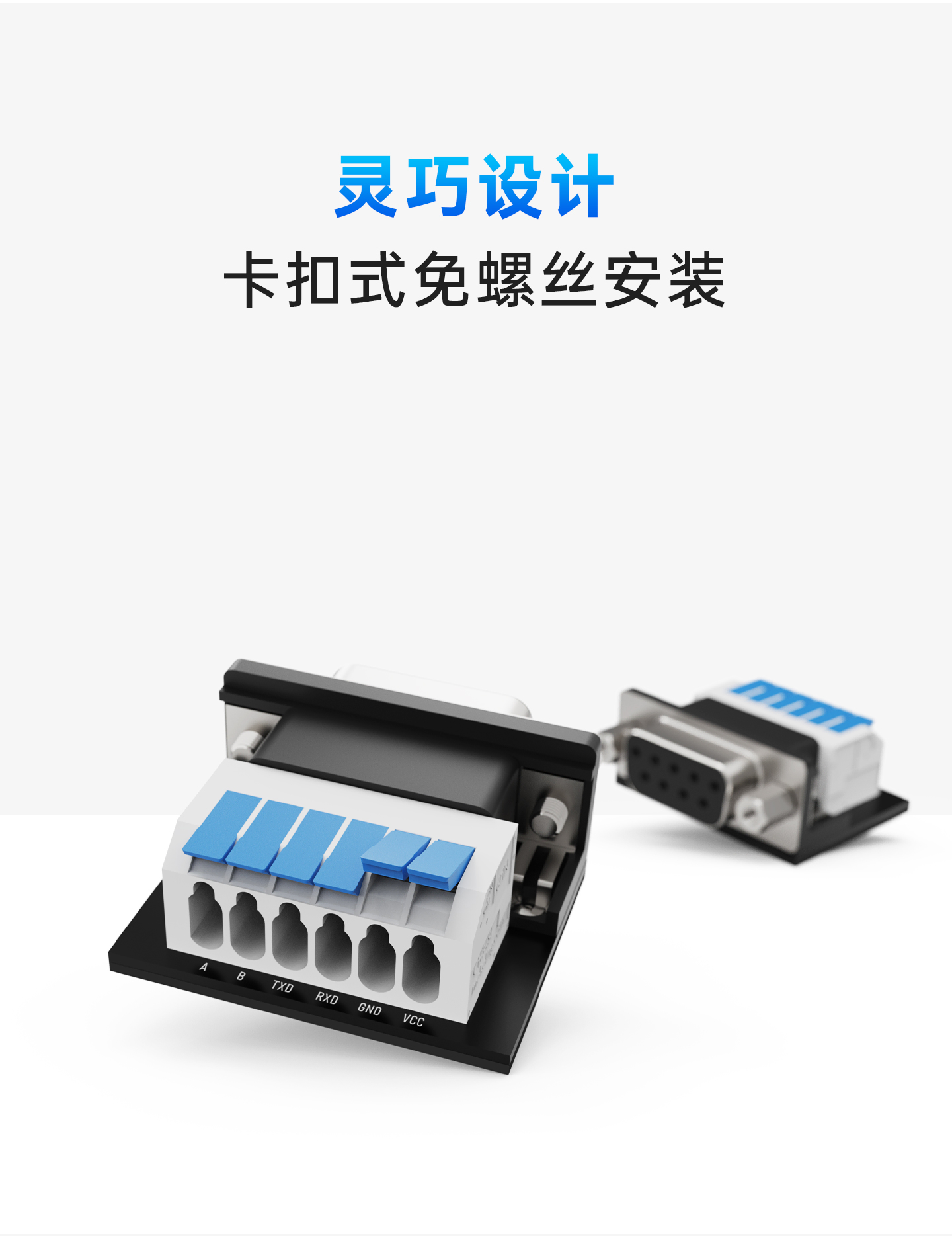

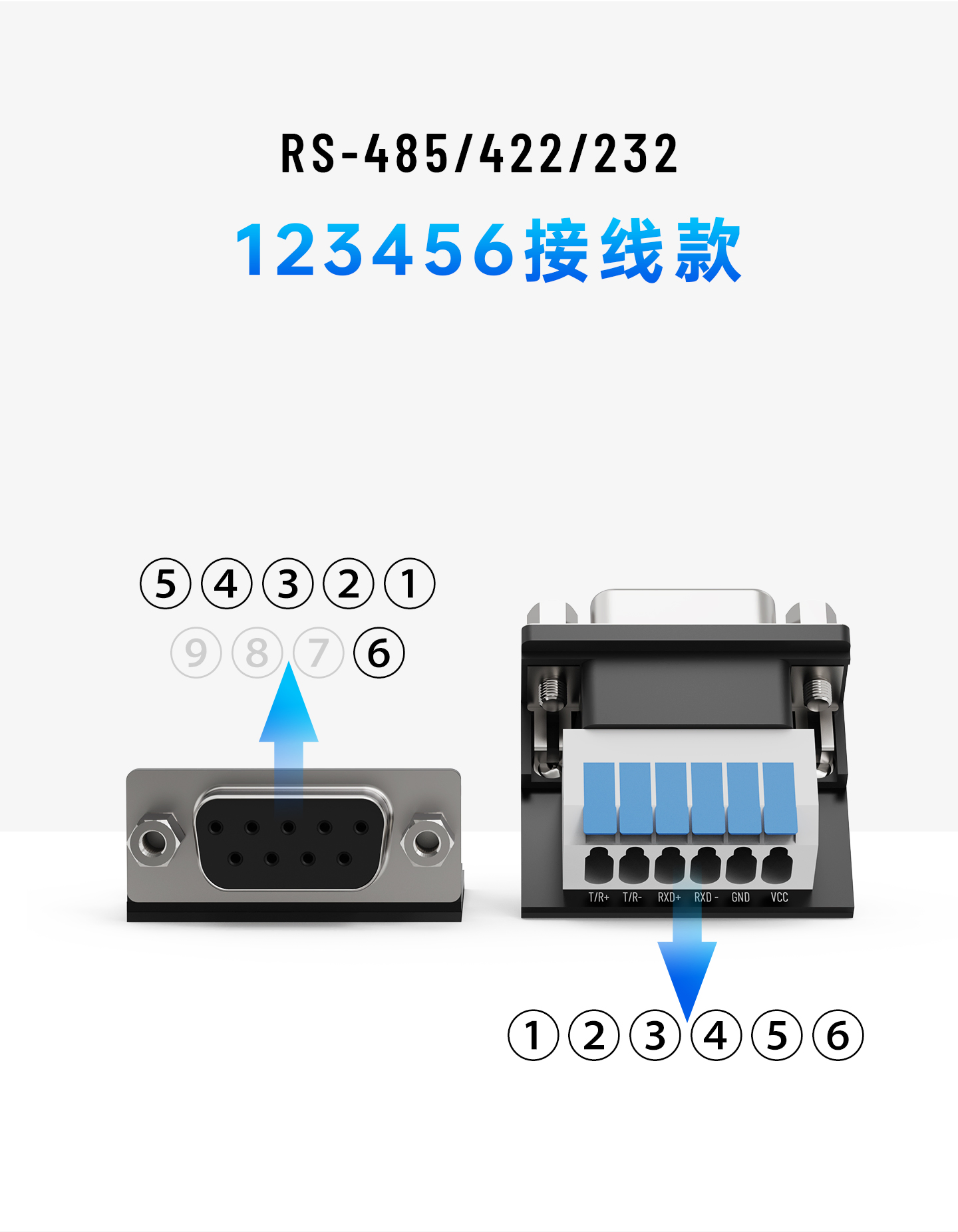

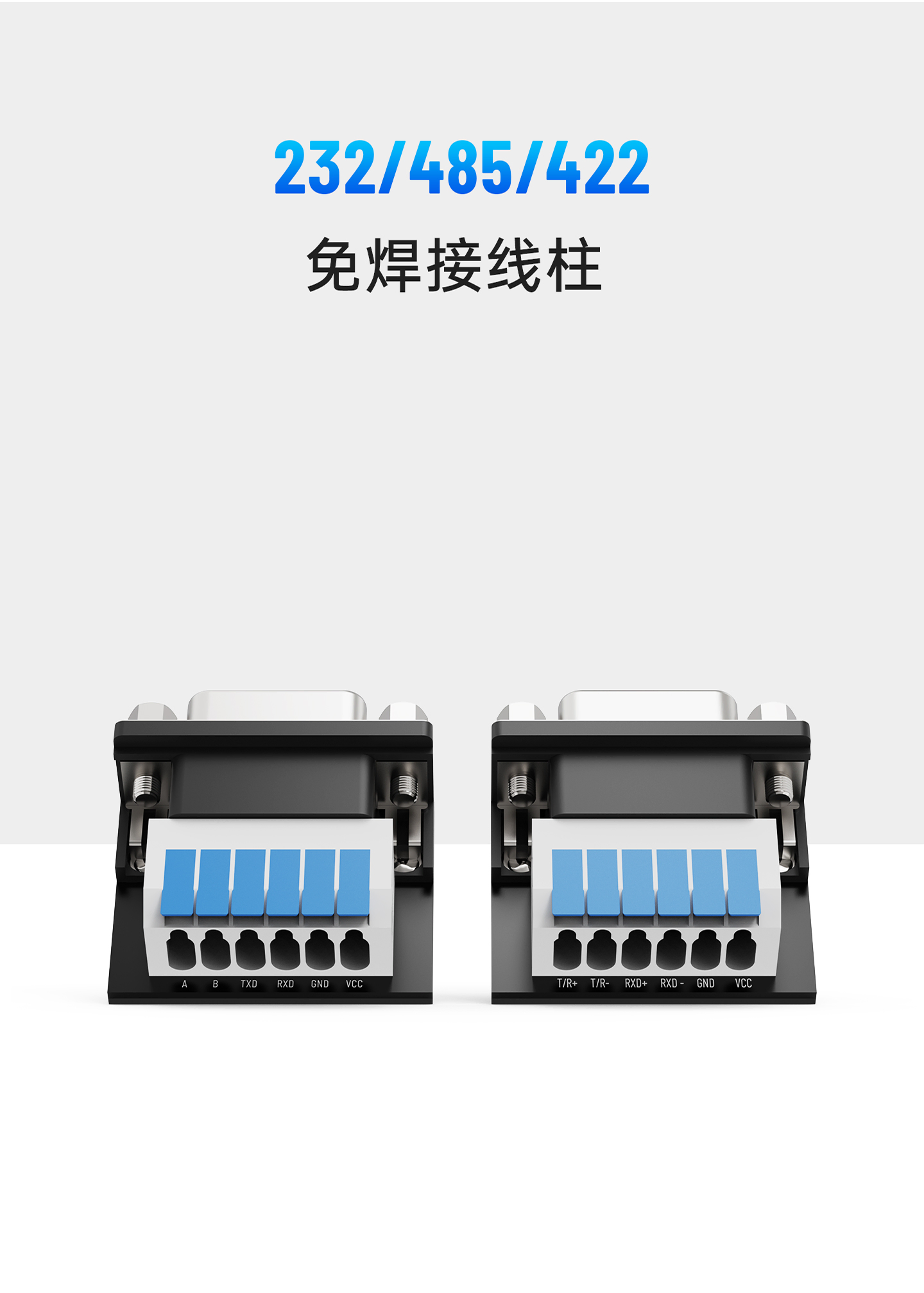

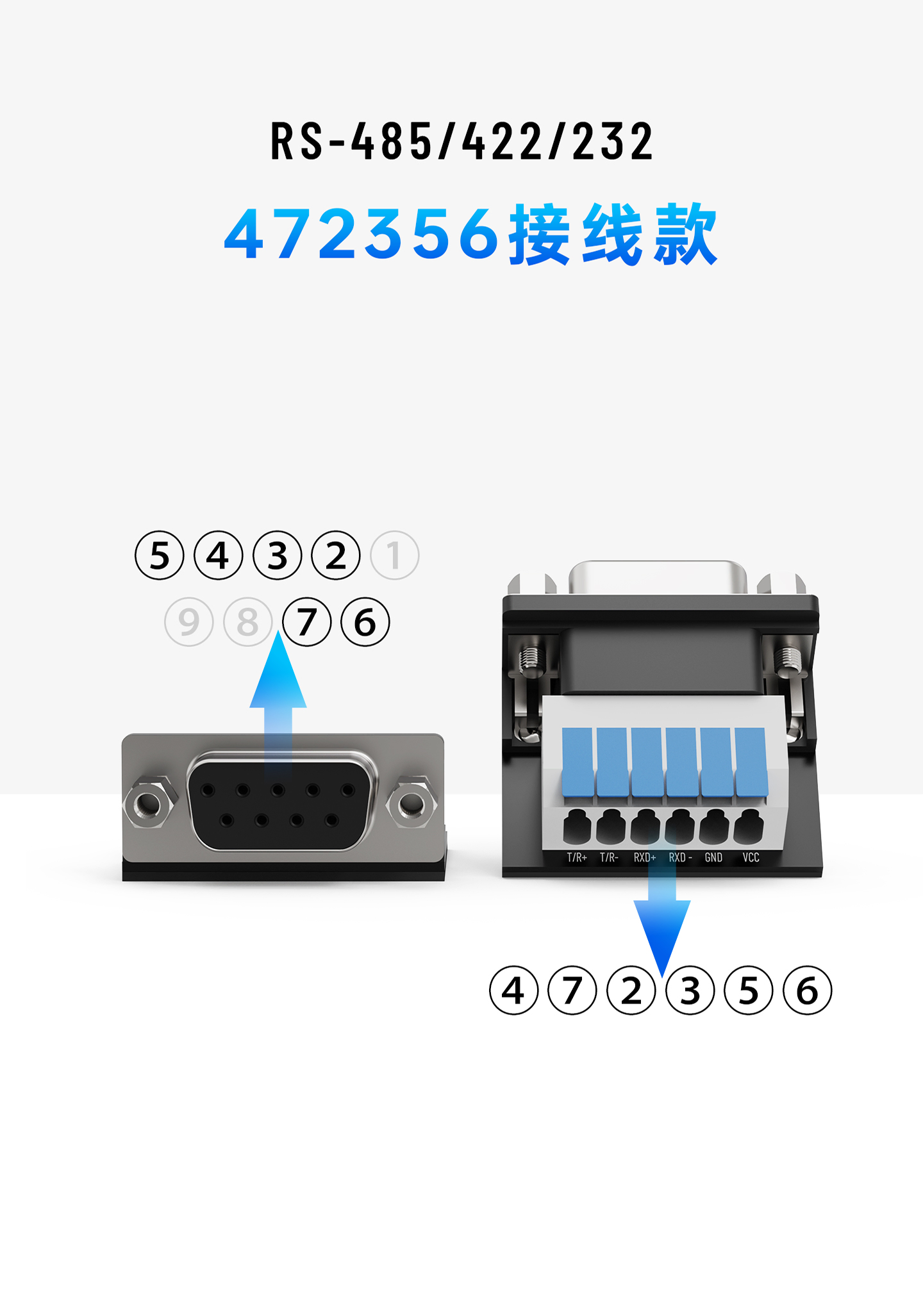

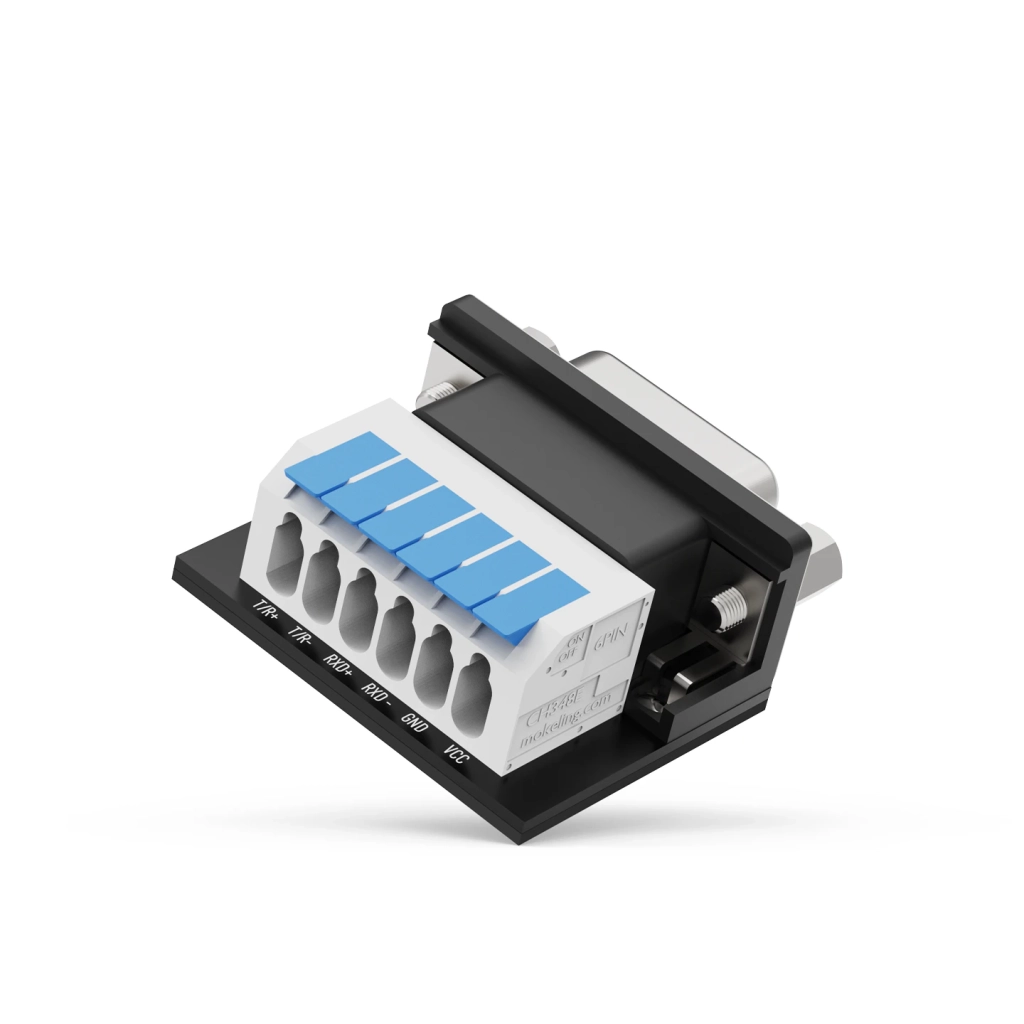

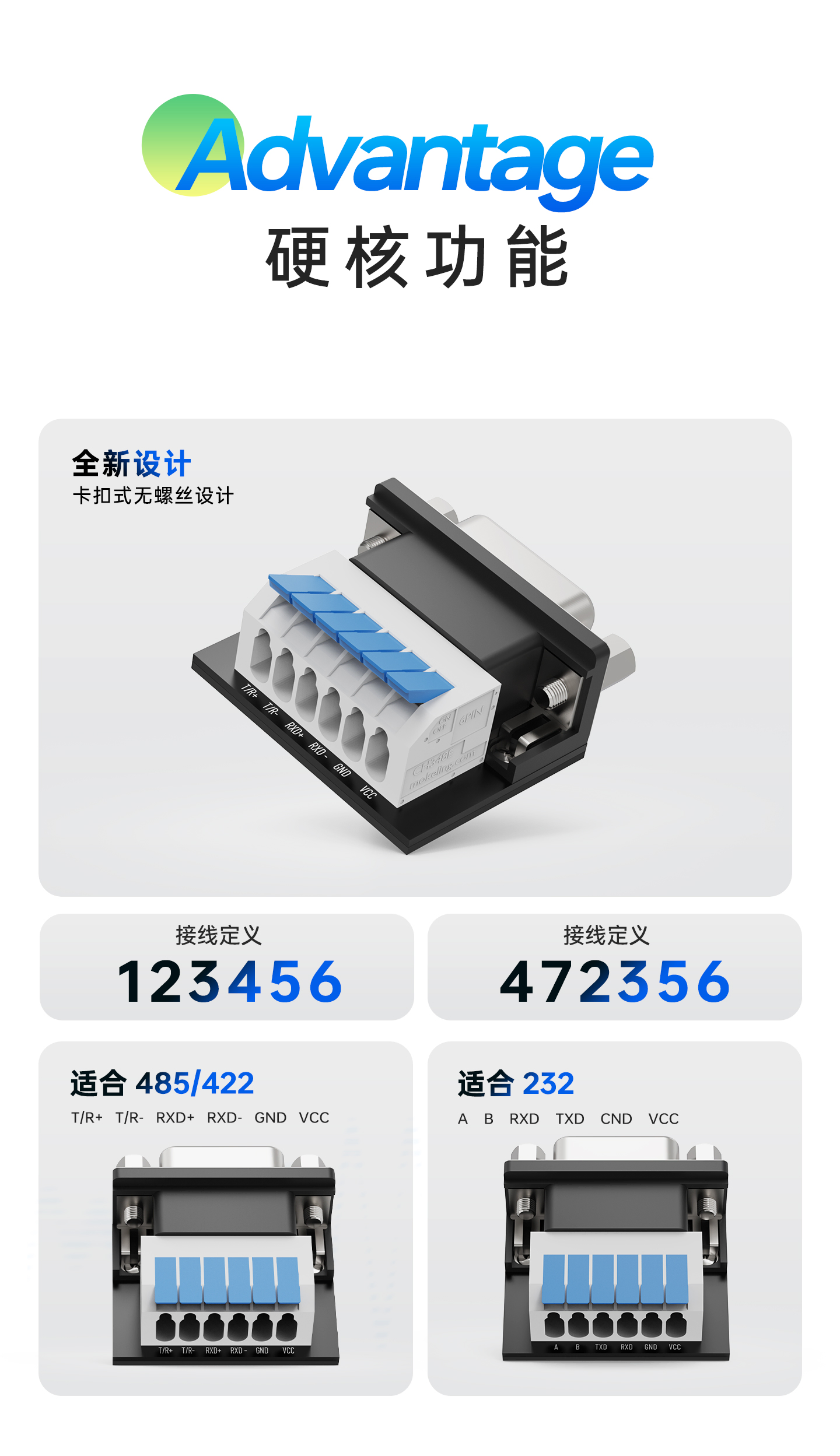

摩可灵 PJ-06 系列是面向 DB9 串口设备的免焊接接线柱。前端为标准 DB9 母口，后端引出 6 位免螺丝弹簧端子：按下蓝色卡扣即可插入导线，松开后由弹簧片将线芯压紧在内部铜排上，接线与改线无需烙铁、无需螺丝刀，也避免螺丝长期振动松动带来的接触不良。端子正面印有信号丝印，每一位对应哪路信号可直接读取，按下卡扣即可取出导线，同一端子位可反复接线。系列提供两种线序：PJ-06H 按 1·2·3·4·5·6 排列，对应 T/R± 与 RXD±；PJ-06E 按 4·7·2·3·5·6 排列，对应 A / B 与 TXD / RXD。两款针脚定义不同，请按设备侧 DB9 针脚定义选择。
亮点
免焊接
免螺丝卡扣
6 位端子
DB9 母口
两种线序
PVC 外壳
包装内容
DB9 免螺丝接线柱
x1
其他
选型提示
两款线序定义不同，请按设备侧 DB9 针脚定义选择，不要凭端子丝印名称反推
接线提示

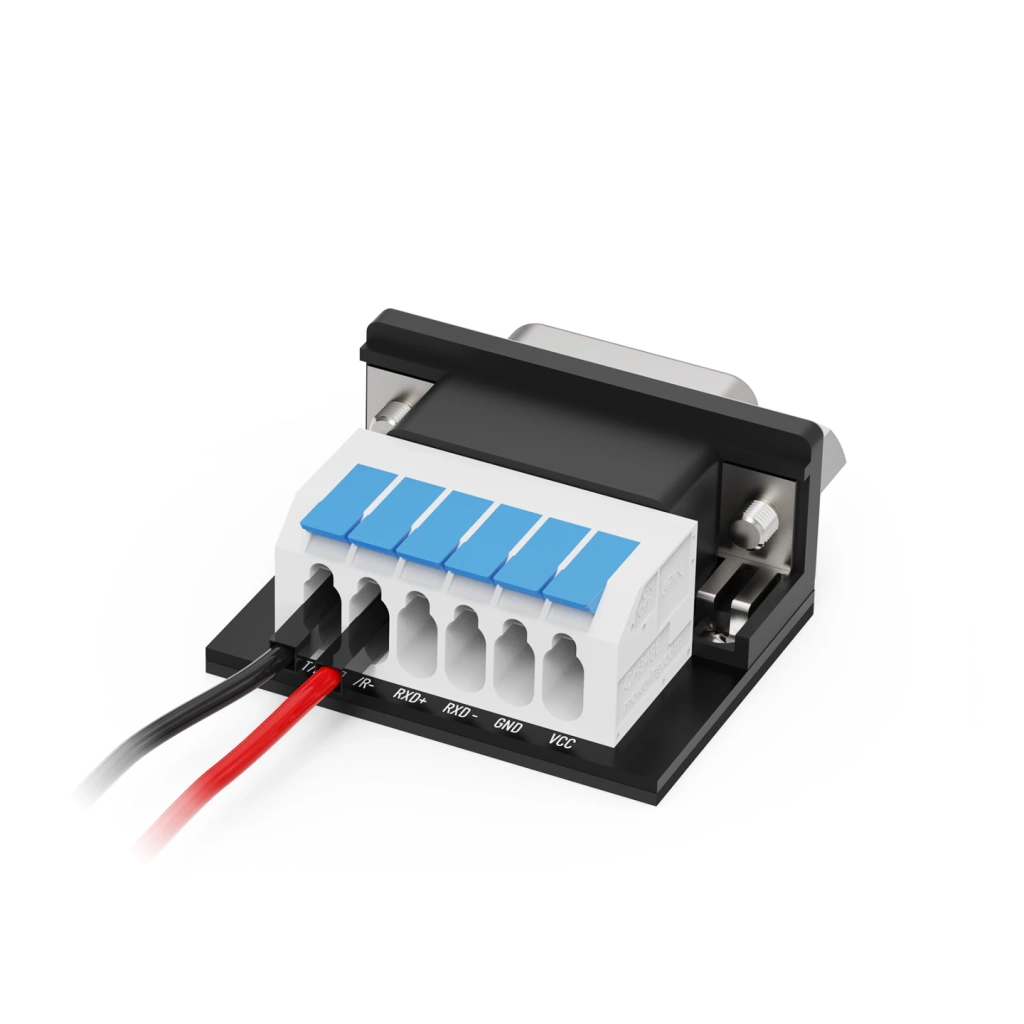

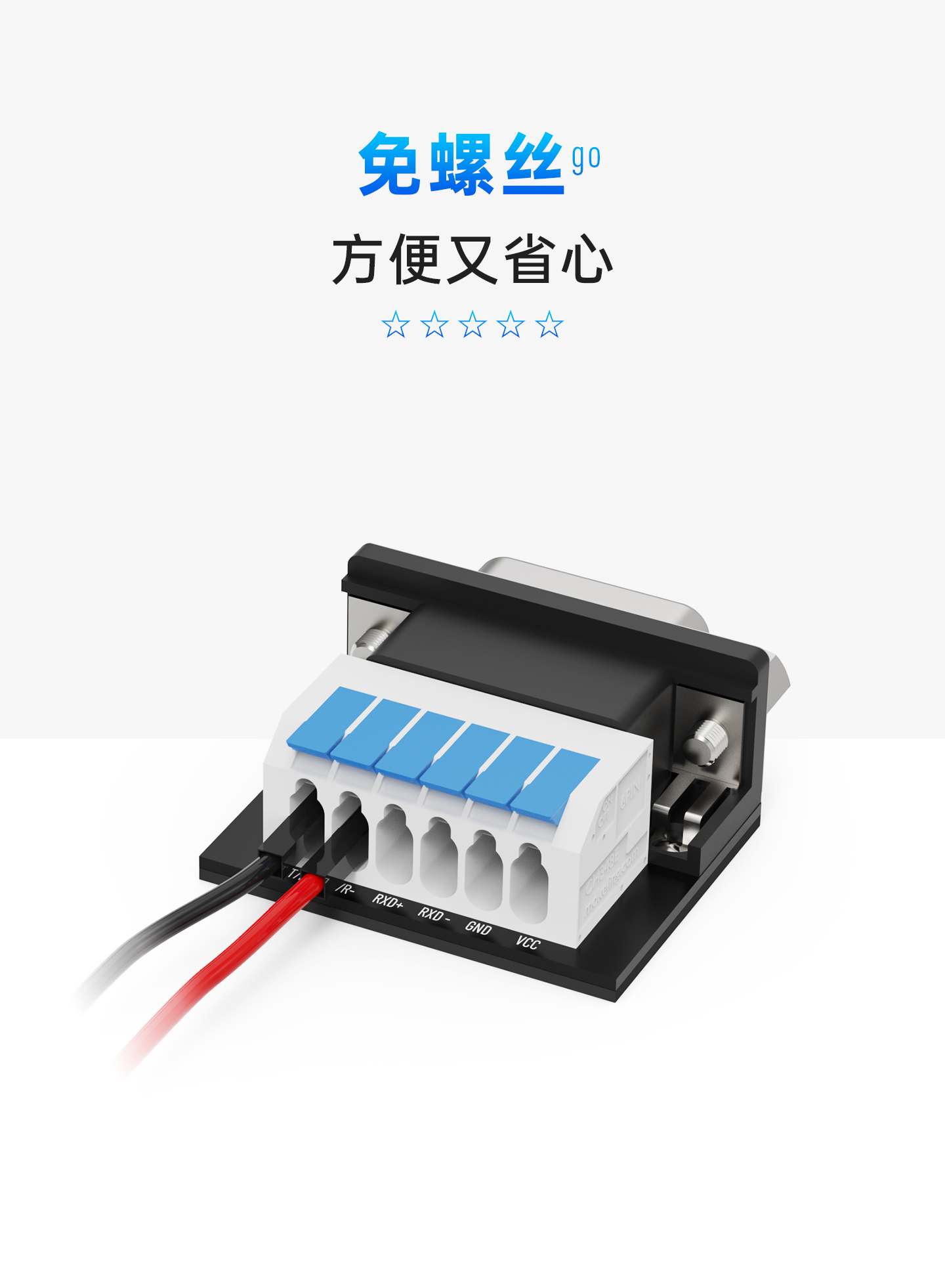

导线需先剥好线芯，按下卡扣插入后松开即完成压接；再次按下卡扣可取出导线
系统兼容
系统
无源接线转接件，不需要驱动程序，与操作系统无关
接口兼容
设备端
DB9 公头串口（RS-232 / RS-485 / RS-422 等 9 针 D-Sub 接口）
接线端
6 位免螺丝弹簧端子，适配剥好线芯的导线
协议兼容
信号
无源直通，不做协议转换，信号定义由设备侧针脚决定
其他兼容
适用设备
PLC、工控机、串口服务器、门禁控制器、传感器等带 DB9 串口的设备
线序覆盖

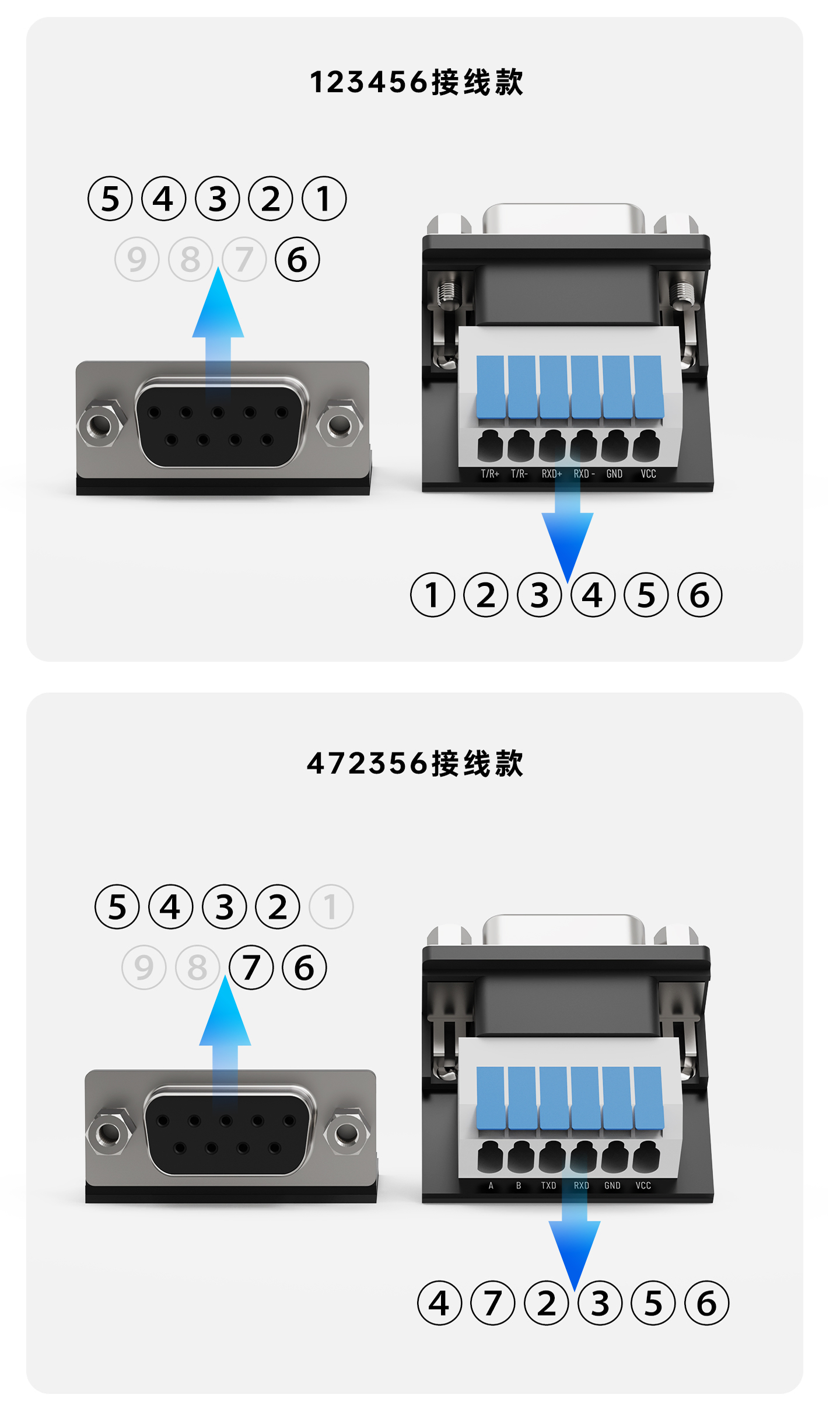

PJ-06H 对应针脚 1·2·3·4·5·6（T/R±、RXD±）；PJ-06E 对应针脚 4·7·2·3·5·6（A/B、TXD/RXD）
