PCIe
PCI-E Gigabit Ethernet Card
摩可灵 PC100E
PCI-E x1 · Realtek RTL8111 · 10/100/1000M 千兆有线网卡

PC100E 是一款面向台式机的 PCI-E 千兆有线网卡,采用 Realtek RTL8111 系列以太网控制器,支持 10/100/1000Mbps 速率自适应与全双工自动协商,通过一条 PCI-E x1 插槽即可为主机加装或替换稳定的千兆有线网络。无论是板载网口老化、损坏,还是老主机仅有百兆网口、需要在千兆宽带下跑满带宽,抑或在软路由、NAS、多网段环境下加装第二网口,PC100E 都能即插即用地胜任。它只占用一条最短的 PCI-E x1 通道,不侵占显卡长槽,适配主流台式机主板;并支持 Wake-on-LAN 网络唤醒,配合主板可实现远程开机。整卡提供四种版本,覆盖 RTL8111C/D 与 RTL8111E/F 两代芯片、大板与小板两种板型,满足不同平台与装机偏好。

传输速率
10/100/1000M 自适应
总线接口
PCI Express x1
主控芯片
Realtek RTL8111
网络唤醒
支持 Wake-on-LAN
REALTEK CONTROLLER / 原厂主控
Realtek RTL8111 千兆以太网控制器

整卡采用 Realtek RTL8111 系列千兆以太网主控,支持 10/100/1000Mbps 三速自适应与全双工自动协商,走标准 CAT5 双绞线即可建立稳定的千兆链路。

Realtek r8168/r8169 驱动随各主流操作系统更新维护,安装后系统自动识别,免去额外配置的繁琐。

RTL 8111
选购前先分清 · PCI 与 PCI-E 接口
传统 PCI 接口 长插槽 · 金手指为一长条 ✕ 本产品不适用 PCI 板卡 偏置缺口 金手指长 PCI-E x1 接口 短插槽 · 金手指前小后大 ✓ 本产品接口 PC100E (PCI-E x1) 前小 后大 金手指短
识别口诀:PCI 长一条,缺口偏中间;PCI-E x1 短,前小后大隔一刀。
PC100E 为 PCI-E x1 接口,请确认主板具备 PCI-E 插槽(x1 / x4 / x8 / x16 插槽均可安装),请勿插入传统 PCI 插槽。
即插即用 · 工作链路
① 装入 PCI-E x1 插槽 PC100E 台式机主板 ② RJ45 网线 CAT5 双绞线 10/100/1000M 速率自适应 ③ 接入千兆网络 路由器 / 交换机
网卡装入主板 PCI-E x1 插槽后,经 RJ45 端口以双绞线接入路由器或交换机,即可在 10/100/1000Mbps 间自动协商,建立稳定的千兆有线连接。
4 款产品构型
PC100E RTL8111C/D 小板 PCI-E 千兆网卡
RTL8111C/D · 小板
PC100E-8111C小板

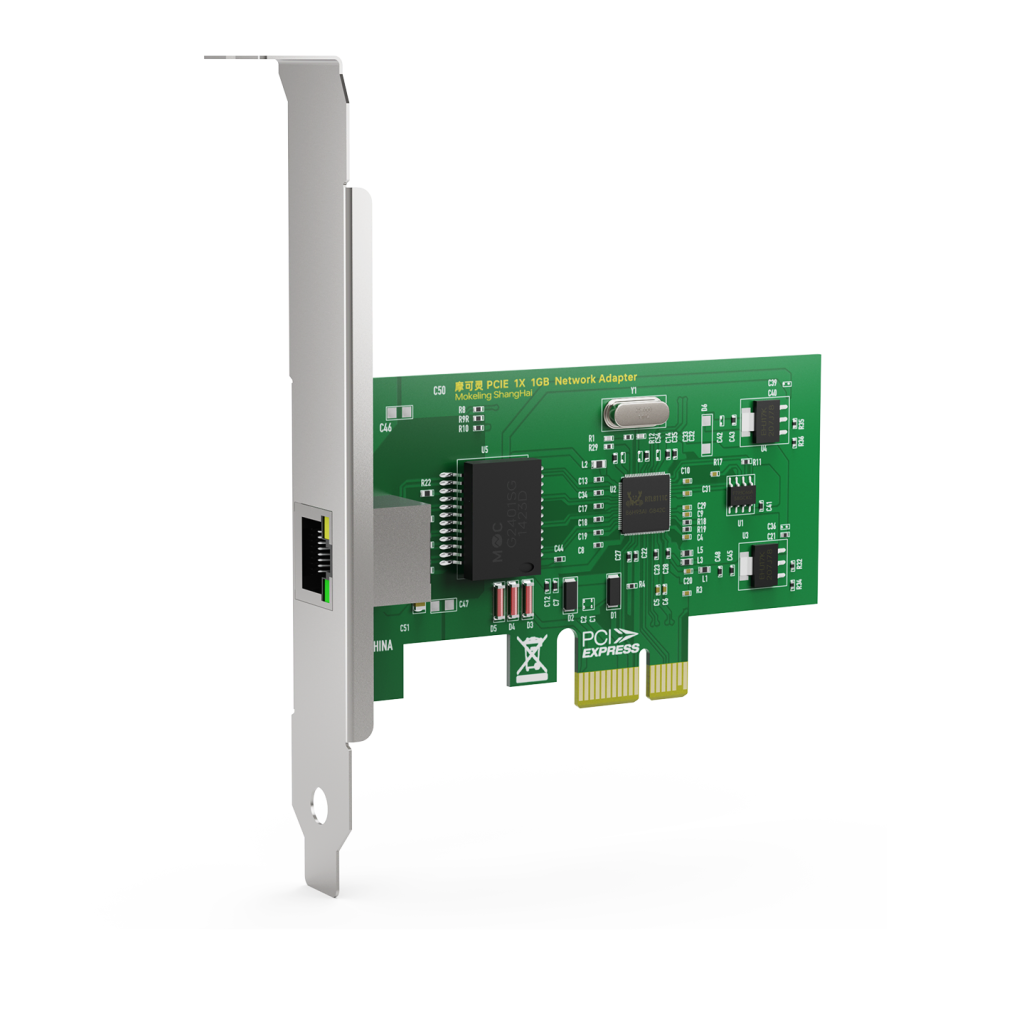

PC100E RTL8111C/D 大板 PCI-E 千兆网卡
RTL8111C/D · 大板
PC100E-8111C大板

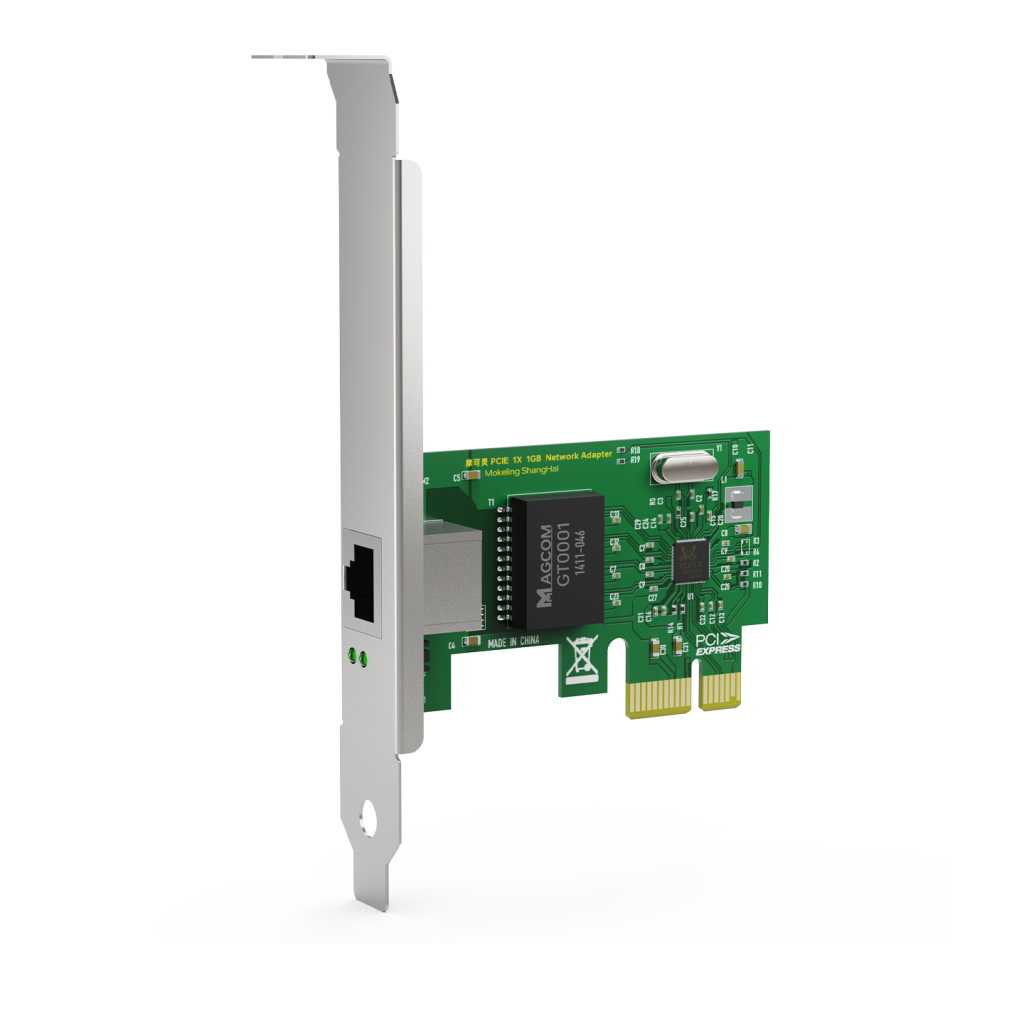

PC100E RTL8111E/F 小板 PCI-E 千兆网卡
RTL8111E/F · 小板
PC100E-8111E小板

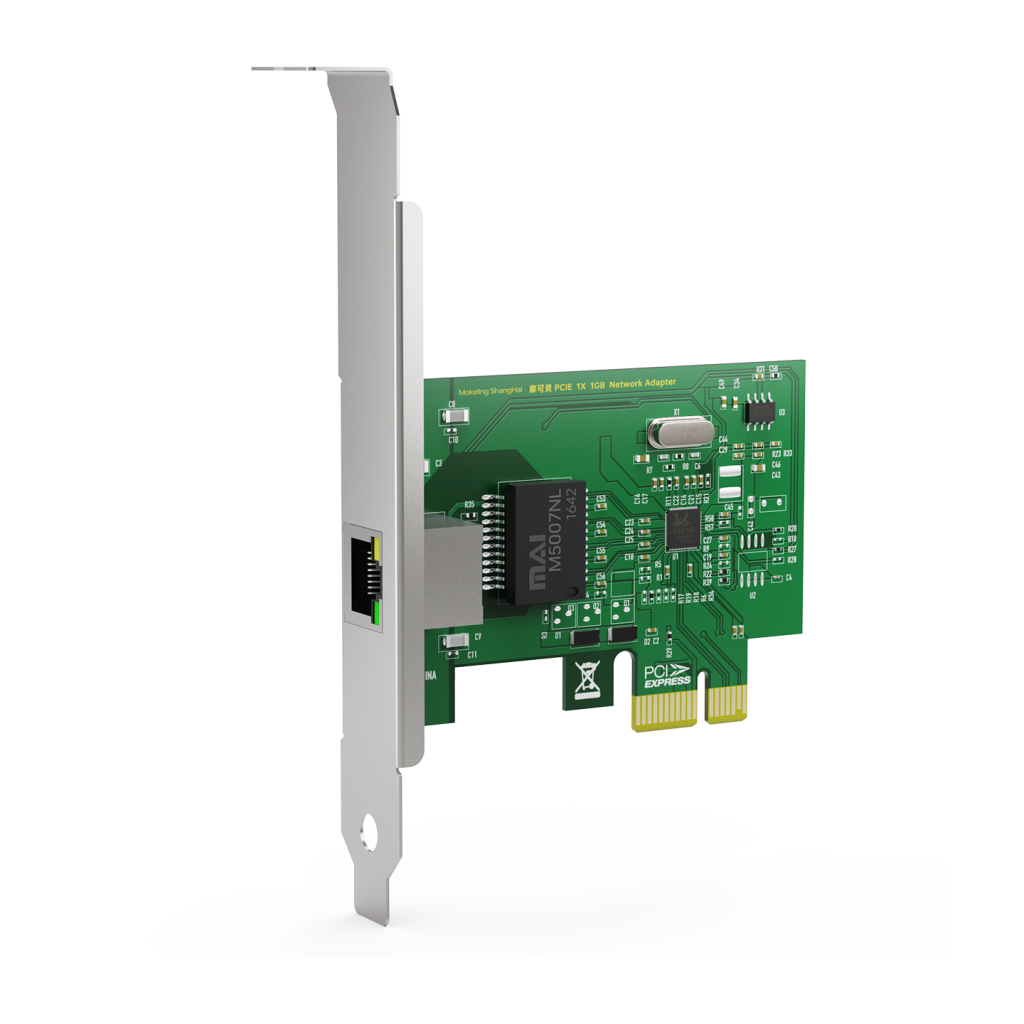

PC100E RTL8111E/F 大板 PCI-E 千兆网卡
RTL8111E/F · 大板
PC100E-8111E大板
RJ45 指示灯说明
连接 / 活动指示灯(LINK / ACT)
网线连通时常亮,数据收发时闪烁,指示链路与传输状态。
速率指示灯(SPEED)
指示当前协商速率,千兆连接与百兆连接以不同颜色区分。

注:指示灯具体颜色与位置以实际收到的板型为准。

兼容性
系统兼容 — 驱动随主流系统更新维护
Windows 11 Windows 10 Windows 8 / 8.1 Windows 7 Windows Server Linux 主流发行版
插槽兼容 — PCI-E 插槽向下兼容
PCI-E x1 插槽 PCI-E x4 插槽 PCI-E x8 插槽 PCI-E x16 插槽 不适用传统 PCI 插槽
主机兼容 — 适配多类台式主机
台式电脑 工作站 软路由主机 NAS 主机 小型服务器
产品特性
千兆有线连接:10/100/1000Mbps 速率自适应,全双工自动协商,走标准 CAT5 双绞线即可建立稳定千兆链路。
PCI-E x1 即插即用:仅占用一条最短的 PCI-E x1 通道,不侵占显卡长槽,安装后系统自动识别。
双代芯片可选:RTL8111C/D 与 RTL8111E/F 两代 Realtek 主控,按平台新旧自由选择。
节能以太网:E/F 版本支持 IEEE 802.3az(EEE),网络空闲时进入低功耗状态。
网络唤醒:支持 Wake-on-LAN,配合主板 BIOS 可通过局域网魔术包远程开机。
广泛系统兼容:覆盖 Windows、Windows Server 与主流 Linux 发行版,驱动随系统更新维护。
大小板可选:提供大板与小板两种 PCB 板型,适配不同装机偏好。
规格参数
总线: PCI Express x1 网口: RJ45 ×1 速率: 10/100/1000Mbps 双工: 全双工 / 半双工自适应 主控: Realtek RTL8111 系列 线缆: CAT5 及以上双绞线 网络唤醒: 支持 Wake-on-LAN 板型: 大板 / 小板
