MOKELING 摩可灵
USB 转 RS-232 / 485 / 422 转换器 · 免驱 · 5V 供电
工业级芯片 · USB CDC 免驱 · 5V / 200~500mA 供电输出 · 峰值 6Mbps · ±15kV ESD · 600W TVS
USB
5V
DRIVER-FREE CONVERTER WITH 5V OUTPUT
摩可灵 CH368 系列
CH368 · RS-485/422 · 6 位端子　|　CH368B · RS-232/485/422 · 8 位端子　|　0.5 ~ 5 米六档可选

摩可灵 CH368 系列是一款免驱的 USB 转串口转换器，提供两款：CH368 支持 RS-485 / RS-422，CH368B 在此基础上增加 RS-232。采用 工业级芯片，原生支持 USB CDC 协议，在 Windows 10 / 11、macOS、Linux 中插入即可识别，无需安装驱动；RS-485 / RS-422 峰值波特率 6Mbps（主芯片峰值），RS-232 峰值 115200bps。端子在通信之外还可输出 5V / 200~500mA 电源，直接为传感器、小型仪表等低功耗设备供电。接口集成 ±15kV ESD 静电防护与 600W TVS 瞬态抑制，并配有短路 / 过流保护；硬件自动收发，适用于 PLC 编程与调试、现场设备应急测试、自动化产线、机房环境与电表 / 水表数据采集等场景。

波特率
300 ~ 6M
bps · 485/422 主芯片峰值
供电输出
5V
200 ~ 500mA
驱动
免驱
USB CDC · 即插即用
两款可选
485/422 · 232
CH368 · CH368B
POWER OUTPUT · 5V 供电输出
不止通信，还能 供电
5V / 200~500mA 直接给设备
CH368 系列在 VCC（CH368）或 DC5V（CH368B）与 GND 端子之间提供 5V / 200~500mA 电源输出，可直接为传感器、小型仪表、调试板等低功耗设备供电。现场无需另找电源适配器，一根线完成通信与供电；实际可用电流取决于电脑 USB 口的供电能力。
5V 输出200 ~ 500mAVCC / DC5V + GND通信 + 供电一线搞定
两款可选

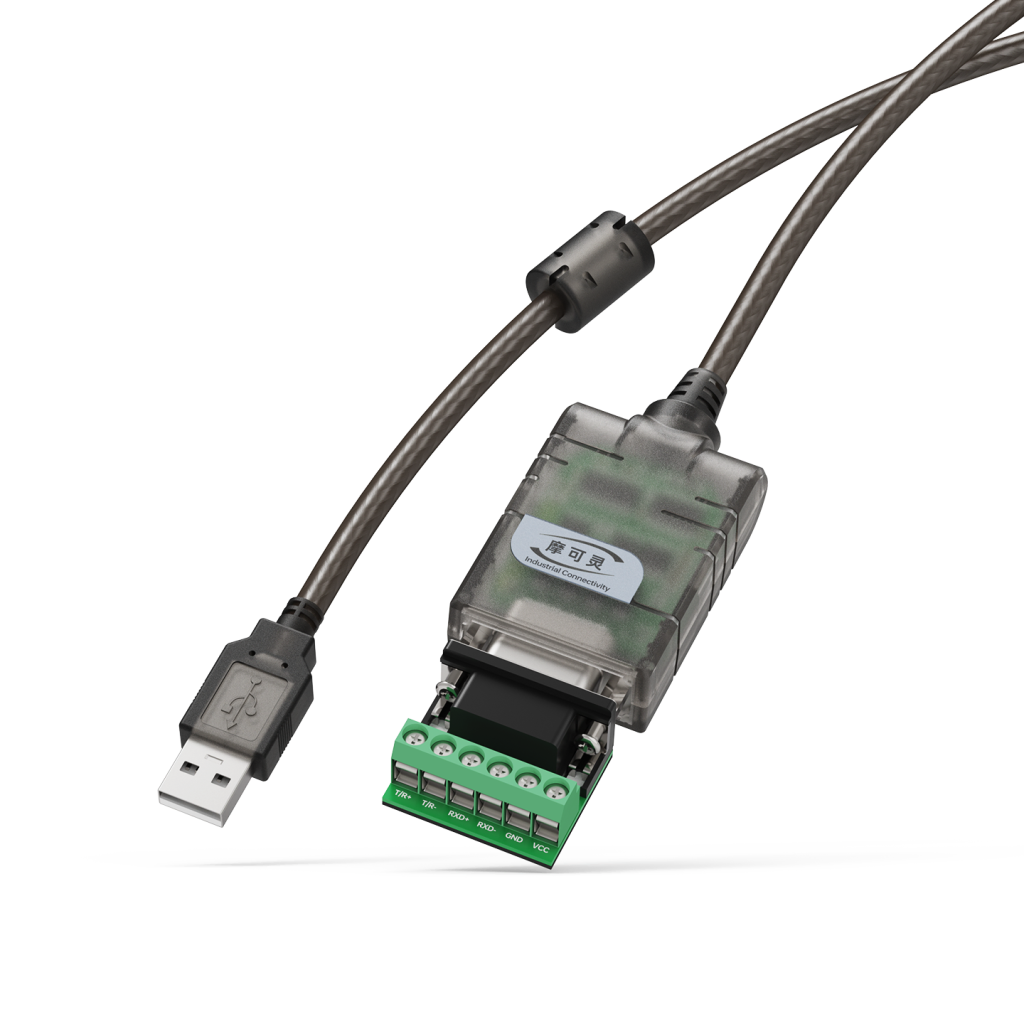

摩可灵 CH368 USB 转 RS-485 / RS-422 转换器，6 位单排接线端子
CH368
RS-485 / 422 + 5V 输出
6 位单排端子 · VCC 输出 5V
专注 RS-485 两线半双工与 RS-422 四线全双工，适合轻量级 485 组网与仪表接入。
摩可灵 CH368B USB 转 RS-232 / RS-485 / RS-422 转换器，8 位接线端子
CH368B
RS-232 / 485 / 422 + 5V 输出
8 位端子 · DC5V 输出 5V
在 CH368 基础上增加 RS-232，共用一个虚拟 COM 口，兼顾老式 232 仪表的混合现场。
BAUD RATE · 常用波特率全档位
RS-485 / 422 峰值 6Mbps
工业级芯片支持 RS-485 / RS-422 峰值 6Mbps 的通信速率，覆盖 9600、19200、115200 等现场常用档位；在参数批量读写、数据采集等场景中，可选用更高的波特率缩短等待时间。CH368B 的 RS-232 口峰值为 115200bps。
速率说明：6Mbps 为 RS-485 / RS-422 的主芯片峰值速率，RS-232 口峰值为 115200bps；实际可用速率与线缆长度、总线节点数量及现场干扰有关。
MOKELING SERIAL ASSISTANT · 配套软件
购买 CH368 系列
免费附送串口调试助手
装驱动、调串口、查资料，一个软件就够了

购买摩可灵 CH368 系列，免费附送摩可灵自研的「串口调试助手」：官网免费下载，无需注册、无需激活码。它能自动识别设备、一键安装驱动，内置专业调试工具，还能直接搜索官网的产品与技术文章。

M 摩可灵串口调试助手 设备 COM9 USB 转串口 工具 8 多条指令发送 自动应答 帧格式与校验 串口对测 生成测试文件 ASCII 码表 计算器 设备管理器 查看官网新品 NEW ≡↩#⇄A= 摩可灵新品 CH368 系列 USB 转 RS-232 串口线 了解更多 › 全部新品 › COM9 USB 转串口 · 115200 · 8-N-1 已连接 断开 文本 HEX 收 1,286 · 发 96 字节 10:21:05.112发 →*IDN? 10:21:05.140收 ←UNIT,MODEL-A,V2.1 10:21:06.112发 →READ? 10:21:06.135收 ←T=25.31C H=48.7% 10:21:07.112发 →READ? 10:21:07.136收 ←T=25.33C H=48.6% 10:21:08.112发 →READ? 10:21:08.134收 ←T=25.32C H=48.6% READ? Ctrl + Enter 发送 发送 连接参数 波特率数据位停止位校验位流控 11520081 无无 信号线 DTRRTSBREAK CTS DSR DCD RI 显示 时间戳按帧换行文字编码 20 ms GBK
界面示意 · 摩可灵串口调试助手（Windows 版）

驱动一键安装

Windows 10 / 11 插上即用；Windows 7 / 8 上，软件自动识别还没装好驱动的设备，一键完成安装。驱动已内置在软件里，没有网络也能装；老版 Windows 7 缺证书补丁时，也会代为下载安装。

专业调试工具

文本 / HEX 收发与时间戳，另有多条指令发送、自动应答、帧格式与校验、串口对测、生成测试文件等 8 项工具；设备调试、参数配置与数据采集，在一个窗口里就能完成。

连接官网

在软件里直接搜索官网的产品、常见问题与技术文章，随时查看摩可灵新品；软件发布新版本时，会在侧边栏低调提示。

随硬件免费附送单文件免安装Windows 7 ~ 11 · 32 / 64 位不上传任何串口数据
功能与产品特点

5V 供电输出

VCC（CH368）/ DC5V（CH368B）与 GND 之间输出 5V / 200~500mA，可为低功耗设备直接供电。

USB CDC 免驱

Windows 10 / 11、macOS、Linux 插入即识别，现场不用找驱动；Windows 7 / 8 可安装驱动使用。

两款可选

CH368 支持 RS-485 / 422，CH368B 增加 RS-232，按现场设备选择。

硬件自动收发

RS-485 收发方向由硬件自动切换，无需软件控制 RTS 等方向信号。

多重接口防护

±15kV ESD 静电防护、600W TVS 瞬态抑制，以及短路 / 过流保护。

三颗状态指示灯

POW、TXD、RXD 分别指示供电、发送与接收状态，半透明外壳下清晰可见。

通信参数
项目参数说明
波特率300 bps ~ 6 MbpsRS-485 / RS-422 主芯片峰值速率
数据格式5 / 6 / 7 / 8 位校验：无 / 奇 / 偶；停止位：1 / 2
RS-485两线半双工硬件自动收发，单总线 32 台设备（视实际情况）
RS-422四线全双工收发独立，点对点通信
RS-232（CH368B）三线全双工232 TXD / 232 RXD / GND，峰值 115200bps
5V 输出200 ~ 500 mACH368：VCC–GND；CH368B：DC5V–GND
通信距离理论 1200 米低波特率、优质双绞线条件下；距离越长，波特率应越低
端口定义与接线
CH368 · 6 位单排端子
信号来源 接线孔 单排丝印 协议及功能说明 USB CH368 6 VCC 5V 电源 5 GND 共地端 (建议接屏蔽线以抗干扰) 4 RXD- RS422: 接收负极 (RX-) | RS485模式悬空 3 RXD+ RS422: 接收正极 (RX+) | RS485模式悬空 2 T/R- RS485: B / RS422: 发送负极 (TX-) 1 T/R+ RS485: A / RS422: 发送正极 (TX+)
CH368B · 8 位端子
功能与协议解析 端子标识 接线柱 接线柱 端子标识 功能与协议解析 CH368B 1 T/R+ RS485: A / RS422: 发送正极 (TX+) 2 T/R- RS485: B / RS422: 发送负极 (TX-) 3 RXD+ RS422: 接收正极 (RX+) | 注：仅 RS485 模式悬空 4 RXD- RS422: 接收负极 (RX-) | 注：仅 RS485 模式悬空 5 DC5V 5V 供电接口，通常不接 6 comm GND 共地端，推荐在强干扰 环境中对接目标设备地线 7 RS232 TXD RS232: 数据发送， 接目标设备的 RXD 8 RS232 RXD RS232: 数据接收， 接目标设备的 TXD
RS-485：T/R+ 接设备 A，T/R- 接设备 B，GND 共地。RS-422：交叉接线，本机 T/R± 接设备 RX±，本机 RXD± 接设备 TX±。RS-232（CH368B）：232 TXD 接设备 RXD，232 RXD 接设备 TXD，GND 共地。5V 输出：VCC / DC5V 接设备电源正极，GND 接负极。
接线要点与常见问题
WIRING · RS-485 / RS-422
接线要点 A 接 A · B 接 B · GND 共地
常见接线错误
RS-485 完全没有数据：先对调 A / B 再检查其他配置
不同厂商对 A / B、D+ / D- 的标注习惯可能不同。如果按名称对应后仍无通信，可尝试对调 T/R+ 与 T/R- 两根线，并确认两端的波特率、数据位、校验位、停止位以及从站地址一致。
Q5V 输出能带多大的设备？
A输出 5V / 200~500mA，适合传感器、小型仪表等低功耗设备；实际可用电流取决于电脑 USB 口的供电能力，大功率设备请使用独立电源。
QCH368 和 CH368B 怎么选？
A只接 RS-485 / RS-422 设备选 CH368；现场还有 RS-232 设备（TXD / RXD / GND 三线）时选 CH368B。
Q总线上需要加终端电阻吗？
A短距离、低波特率通常无需加装；线缆较长或波特率较高时，可在总线两个物理端点各并联一只 120Ω 电阻。
Q插上电脑后找不到 COM 口？
AWindows 10 / 11、macOS、Linux 免驱，插入后在设备管理器「端口 (COM 和 LPT)」中查看；Windows 7 / 8 需先安装驱动。
线长选择
0.5米
贴身连接设备紧挨电脑，线缆不占地方
1米
桌面调试笔记本与设备近距离连接
1.5米
工作台设备与电脑同台摆放
2米
机柜旁设备与工位相邻
3米
产线工位跨设备走线、机柜内布线
5米
跨工位走线USB 段较长时注意接口稳固
以上为 USB 线缆长度；RS-485 / RS-422 总线长度由端子外接线缆决定，理论可达 1200 米。
兼容性
操作系统兼容
Windows 10 / 11 免驱macOS 10.9 及以上 免驱Linux 内核 2.6.25 及以上 免驱Android 5.0 及以上（OTG）Windows 8.1 / 8 / 7 / XP（需装驱动）
USB CDC 免驱：主流系统插入即生成虚拟 COM 端口；Windows 7 / 8 等旧系统需安装驱动。
通信与协议兼容
RS-232（EIA/TIA-232）RS-485（EIA/TIA-485）RS-422（EIA/TIA-422）Modbus RTUModbus ASCII自定义串口协议
转换过程对应用层数据透明，可配合常用串口调试工具和上位机软件使用。
现场设备兼容
PLC / 变频器仪器仪表门禁与一卡通环境传感器PTZ 云台自动化产线
适合设备调试、参数配置、数据采集以及 RS-485 多点总线通信。
关键参数
芯片：工业级芯片（USB CDC 免驱） USB 接口：USB-A / USB 2.0 Full-Speed CH368：RS-485 / 422 · 6 位单排端子 CH368B：RS-232 / 485 / 422 · 8 位端子 波特率：485/422 300bps ~ 6Mbps · 232 ≤ 115200bps 数据位：5 / 6 / 7 / 8 校验位：无 / 奇 / 偶 停止位：1 / 2 5V 输出：200 ~ 500mA 方向控制：硬件自动收发 总线节点：32 台（视实际情况） 通信距离：理论 1200 米 防护：±15kV ESD · 600W TVS · 短路 / 过流 指示灯：POW / TXD / RXD 线缆：屏蔽 · 磁环 线长：0.5 / 1 / 1.5 / 2 / 3 / 5 m 工作温度：-30°C ~ 70°C 驱动：Windows 10 / 11、macOS、Linux 免驱
使用注意事项
1RS-485：T/R+ 接设备 A，T/R- 接设备 B，GND 接设备信号地，RXD+ / RXD- 悬空不接。若无通信，可先对调 A / B。
2RS-422：采用交叉接线，本机 T/R± 接设备 RX±，本机 RXD± 接设备 TX±，GND 共地。
3同一时间只使用一种接口（CH368B：RS-232、RS-485 或 RS-422）；RS-232：232 TXD 接设备 RXD，232 RXD 接设备 TXD，GND 共地。
45V 输出：VCC（CH368）/ DC5V（CH368B）接设备电源正极，GND 接负极；负载电流请控制在 200~500mA 以内，禁止外部电源反灌。
5RS-485 多机组网建议采用手拉手总线拓扑，避免星形连接；距离越长、节点越多，波特率应越低。
6峰值波特率不等同于所有环境下的长期稳定速率，高速或长距离场景请先在实际环境中验证。
重要：摩可灵 CH368 系列为非隔离型产品，RS-232 / RS-485 / RS-422 与 USB 侧共地，不适用于危险电压或存在较大地电位差的系统；此类场景请选用带电气隔离的产品。
