摩可灵 CH588 系列是一款 USB 转 RS-232 串口线（高性能版），采用 工程师级芯片 + 独立 RS-232 电平转换芯片 的双芯片方案：前者负责 USB 与串口之间的协议转换，后者负责输出符合 EIA/TIA-232 规范的正负电平信号，两者各司其职。芯片内置 512 字节发送 + 512 字节接收双向缓冲，RS-232 接口峰值波特率 3Mbps。连接电脑后生成虚拟 COM 端口，适用于数控机床编程、PLC 调试、网络设备 Console 配置、收银机与电子秤对接、仪器仪表通信等场景。系列提供 公头 CH588、母头 CH588F、公头铆钉 CH588A 三种接口形态，九针信号完整定义；采用蓝色半透明外壳，内置 绿色电源指示灯，通电即亮；线缆采用 96 编超密屏蔽结构，产品通过 CE / FCC 认证，在 Windows 10 / 11 中插入即可识别。
RS-232 峰值波特率
3 Mbps
稳定使用建议 ≤ 250 kbps
CERTIFIED · CE / FCC 双认证
通过 CE 与 FCC 双认证
采购与项目验收有据可依
摩可灵 CH588 系列通过欧盟 CE 认证与美国 FCC 认证。设备出口配套、工程项目投标与验收、企业集中采购等场景，常常要求串口线缆具备相应认证；选用 CH588 系列，可直接作为合规选型的依据。
CE · 欧盟FCC · 美国出口配套项目验收集中采购
HIGH BAUD RATE · 高速串口通信
RS-232 峰值 3Mbps
50bps ~ 3Mbps 宽范围
工程师级芯片支持 50bps ~ 3Mbps 波特率，配合独立电平转换芯片，RS-232 接口峰值可达 3Mbps。对于 9600 ~ 115200bps 的常规设备通信余量充足；在数控程序传输、批量参数读写和日志抓取等高速场景中，也能明显缩短等待时间。
波特率说明：3Mbps 为本产品 RS-232 接口的峰值速率。长时间连续通信建议不超过 250kbps；线缆越长、现场干扰越强，越应适当降低波特率。使用高波特率时，建议先在实际环境中验证。
512 + 512 BYTE FIFO · 收发缓冲
512 + 512 字节收发缓冲
突发数据先存后取
芯片内置 512 字节发送 + 512 字节接收双向数据缓冲。当设备连续上传大量数据，或电脑一时繁忙来不及读取时，缓冲区先把数据暂存下来，降低数据溢出丢失的风险，适合数据采集、日志抓取等连续通信场景。
TRANSLUCENT SHELL · 半透明外壳
半透明外壳，通电即亮
CH588 系列采用蓝色半透明外壳，内部设有一颗 绿色电源指示灯：插入电脑、USB 供电正常时常亮，透过外壳即可看到。现场接线时不必打开软件，抬眼就能确认线缆是否已经通电。
DUAL-CHIP · 双芯片方案
协议转换与电平转换，各司其职
CH588 系列将 USB 协议处理与 RS-232 电平转换分别交给两颗芯片完成：工程师级芯片负责 USB 与 UART 之间的数据转换，独立电平转换芯片将逻辑电平转换为 RS-232 正负电平，并在接收端还原。分工明确的结构让接口电平符合 EIA/TIA-232 规范，与数控机床、PLC、仪器仪表等 RS-232 设备稳定对接。
SHIELDED CABLE · 96 编超密屏蔽
96 编屏蔽网，把干扰挡在线缆之外
线缆采用 96 编超密编织屏蔽结构，透明外被下可以直接看到细密的屏蔽网。编织层完整包裹信号线芯，将外部电磁干扰隔离在外，适合在变频器、电机、继电器较多的机柜与产线环境中使用。
MOKELING SERIAL ASSISTANT · 配套软件
购买 CH588 系列
免费附送串口调试助手
装驱动、调串口、查资料，一个软件就够了
购买摩可灵 CH588 系列，免费附送摩可灵自研的「串口调试助手」：官网免费下载，无需注册、无需激活码。它能自动识别设备、一键安装驱动，内置专业调试工具，还能直接搜索官网的产品与技术文章。
界面示意 · 摩可灵串口调试助手（Windows 版）
驱动一键安装
Windows 10 / 11 插上即用；Windows 7 / 8 上，软件自动识别还没装好驱动的设备，一键完成安装。驱动已内置在软件里，没有网络也能装；老版 Windows 7 缺证书补丁时，也会代为下载安装。
专业调试工具
文本 / HEX 收发与时间戳，另有多条指令发送、自动应答、帧格式与校验、串口对测等 8 项工具。DTR / RTS 可直接切换，CTS / DSR / DCD / RI 状态灯实时显示，CH588 的九针信号一目了然。
连接官网
在软件里直接搜索官网的产品、常见问题与技术文章，随时查看摩可灵新品；软件发布新版本时，会在侧边栏低调提示。
随硬件免费附送单文件免安装Windows 7 ~ 11 · 32 / 64 位不上传任何串口数据
CH588
公头 · 手拧螺丝
9 针 · 2 RXD / 3 TXD
插入设备的 DB9 母座（孔），两侧手拧螺丝拧入设备螺母柱锁紧，适合数控机床、PLC 等常见设备。

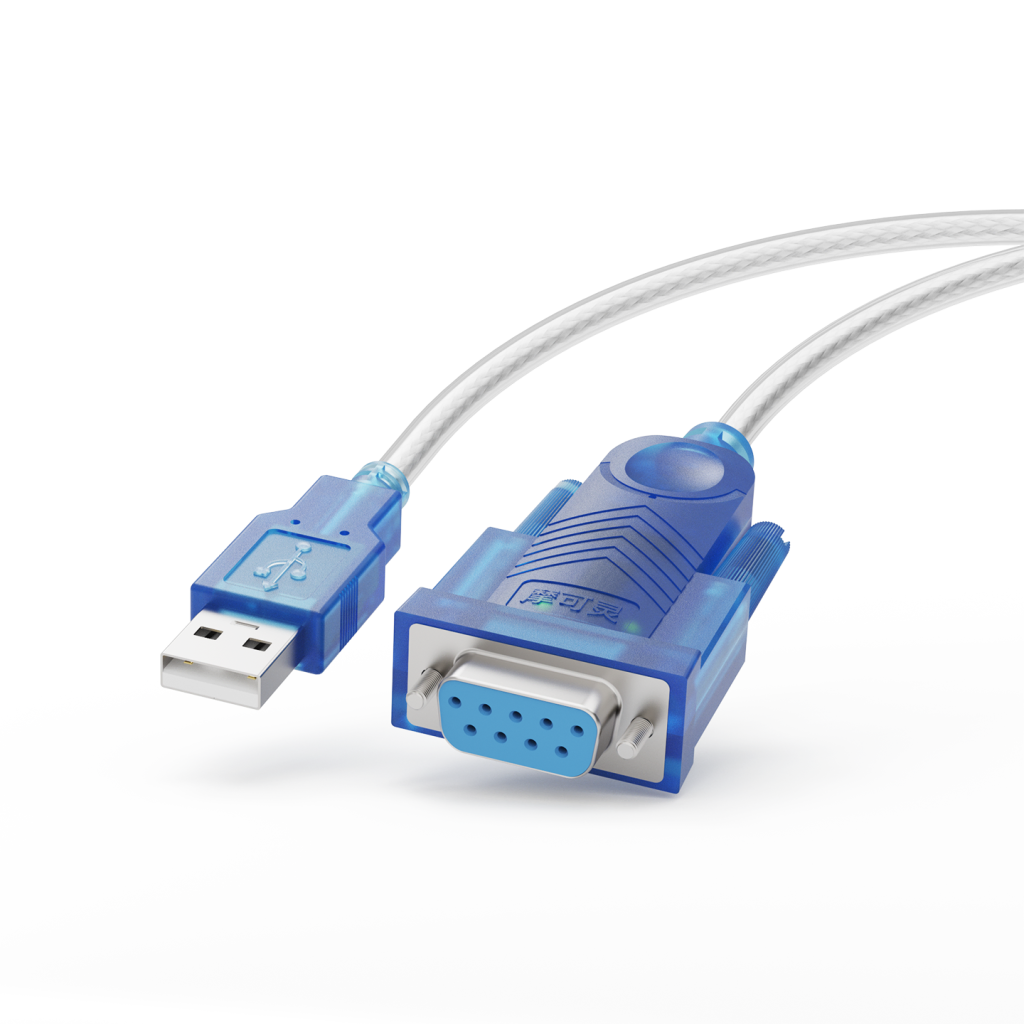

CH588F
母头 · 手拧螺丝
9 孔 · 2 TXD / 3 RXD
插入设备的 DB9 公座（针），如工控机、电脑、开发板串口；2、3 脚定义与公头正好相反。
特殊场景

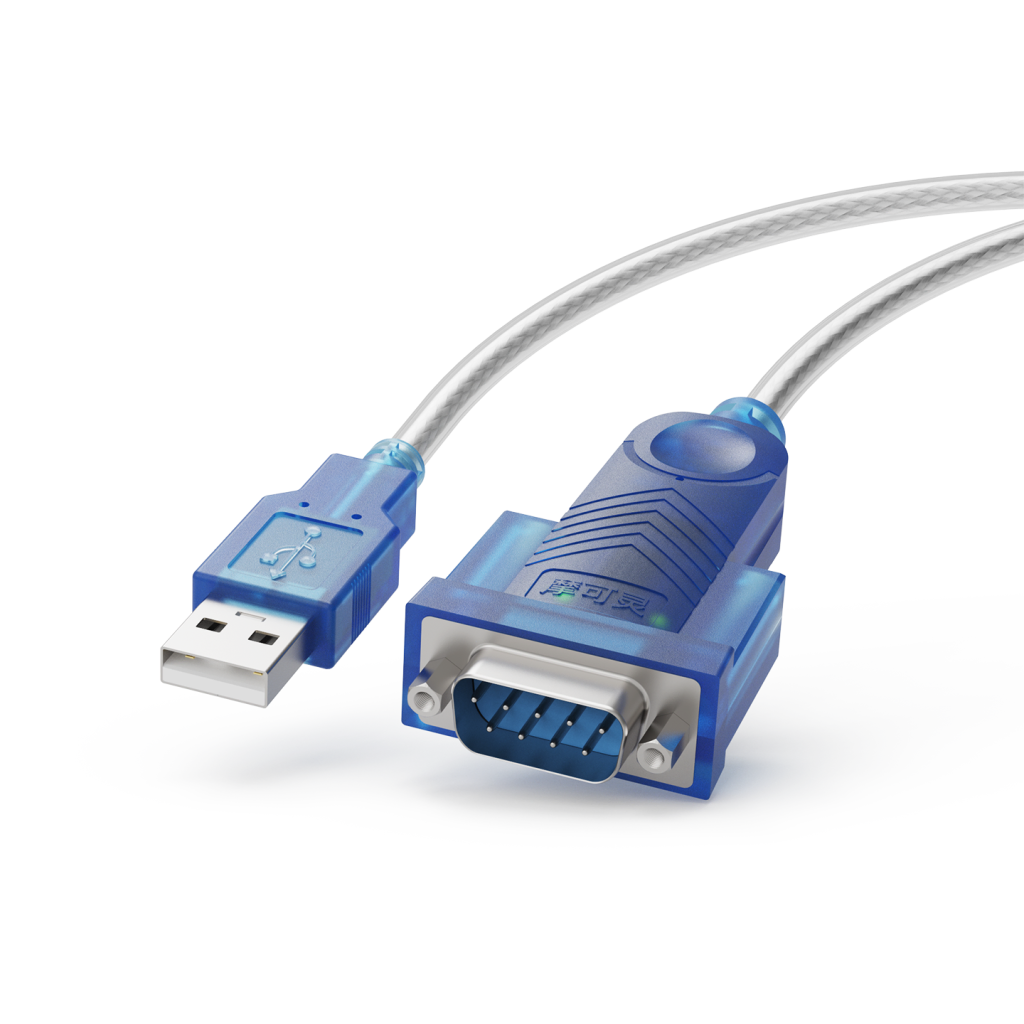

CH588A
公头 · 内螺纹铆钉
9 针 · 2 RXD / 3 TXD
针脚定义与 CH588 相同；两侧不带螺丝，而是内螺纹铆钉，专门对接自带螺丝的设备端口或线缆。
三种接口形态
公头、母头、公头铆钉三款可选，覆盖常见的 DB9 母座、公座以及两侧自带螺丝的设备端口。
九针全信号
除 TXD / RXD / GND 外，DCD、DSR、DTR、RTS、CTS、RI 联络信号同样完整定义，支持 RTS / CTS 硬件流控。
双芯片方案
工程师级芯片负责协议转换，独立电平转换芯片负责 RS-232 正负电平，分工明确，接口电平规范。
宽波特率与大缓冲
支持 50bps ~ 3Mbps（RS-232 接口），内置 512 + 512 字节收发缓冲；数据位 7 / 8，校验支持无 / 奇 / 偶，停止位 1 / 2。
96 编超密屏蔽
透明外被下的 96 编编织屏蔽网完整包裹信号线芯，抑制外部电磁干扰。
CE / FCC 认证
产品通过 CE 与 FCC 认证；半透明注塑外壳内置绿色电源灯，USB 总线供电，无需外接电源。
| 公头（9 针）· CH588 / CH588A |
|---|
| 针脚 | 信号 | 说明 |
|---|
| 1 | DCD | 数据载波检测 |
| 2 | RXD | 数据接收 |
| 3 | TXD | 数据发送 |
| 4 | DTR | 数据终端准备 |
| 5 | GND | 信号地 |
| 6 | DSR | 数据设备准备 |
| 7 | RTS | 请求发送 |
| 8 | CTS | 清除发送 |
| 9 | RI | 振铃指示 |
| 母头（9 孔）· CH588F |
|---|
| 针脚 | 信号 | 说明 |
|---|
| 1 | DCD | 数据载波检测 |
| 2 | TXD | 数据发送 |
| 3 | RXD | 数据接收 |
| 4 | DSR | 数据设备准备 |
| 5 | GND | 信号地 |
| 6 | DTR | 数据终端准备 |
| 7 | CTS | 清除发送 |
| 8 | RTS | 请求发送 |
| 9 | RI | 振铃指示 |
常规通信只需 2、3、5 三个针脚；其余为联络（握手）信号，仅在设备要求硬件流控等场合使用。母头的 2 / 3、4 / 6、7 / 8 与公头正好相反。
常见接线错误
接上没有数据：先确认公母头是否选对
公头 2 脚接收、3 脚发送；母头正好相反。设备端口为母座（孔）时用公头，为公座（针）时用母头。若对接的是接线端子或自制线，请按 TXD 接对端 RXD、RXD 接对端 TXD 的方式交叉连接，并连接 GND。
方式一 · 公头直插设备母座
设备串口为 DB9 母座，且 2 脚发送、3 脚接收（数控机床、PLC 等常见定义）时，选用 CH588 或 CH588A。
方式二 · 母头直插设备公座
设备串口为 DB9 公座，且 2 脚接收、3 脚发送（工控机、电脑、开发板等常见定义）时，选用 CH588F。
Q我的设备该选哪一款？
A看设备串口：是孔（母座）选公头 CH588；是针（公座）选母头 CH588F；设备端口或对接线缆两侧自带螺丝，选铆钉款 CH588A。
Q设备需要 RTS / CTS 硬件握手怎么办？
ACH588 系列九针全信号，支持 RTS / CTS 硬件流控。在串口软件中开启硬件流控，并确认对端设备同样启用；不需要握手的设备保持关闭即可。
Q能直接连接单片机的 TTL 串口吗？
A不能。RS-232 使用正负电平，直接接入 3.3V / 5V TTL 串口可能损坏单片机，请改用 USB 转 TTL 产品，或在中间增加电平转换电路。
Q高波特率下出现乱码怎么办？
A先确认两端的波特率、数据位、校验位与停止位一致；再尝试安装原厂驱动、缩短线缆或降低波特率。长时间稳定通信建议不超过 250kbps。
RS-232 为点对点单端信号，线缆越长，信号裕量越小。5 米线在高波特率下使用前，建议先在实际环境中验证。
Windows 10 / 11 免驱Windows 7 / 8 / XPmacOS 10.9 及以上Linux 内核 2.6.25 及以上Android 5.0 及以上（OTG）
Windows 10/11 插入后自动生成虚拟 COM 端口；其他系统请按需安装原厂驱动，识别情况取决于系统版本与驱动环境。
RS-232（EIA/TIA-232）全双工RTS / CTS 硬件流控Modbus RTU / ASCIIAT 指令自定义串口协议
转换过程对应用层数据透明，可配合常用串口调试工具和上位机软件使用。
数控机床（CNC）PLC网络设备 Console收银机 / 电子秤仪器仪表工控机 / 开发板
设备端为母座选公头，为公座选母头；端口两侧自带螺丝时选铆钉款。
芯片方案：工程师级芯片 + RS-232 电平转换芯片
USB 接口：USB-A / USB 2.0 Full-Speed
串口接口：DB9 公头 / 母头 / 公头铆钉
信号：九针全信号
公头：2 RXD · 3 TXD · 5 GND
母头：2 TXD · 3 RXD · 5 GND
波特率：50bps ~ 3Mbps
数据位：7 / 8
校验位：无 / 奇 / 偶
停止位：1 / 2
流量控制：RTS / CTS 硬件流控
缓冲：512 字节发送 + 512 字节接收
线缆：96 编超密屏蔽
外壳：半透明 · 绿色电源灯常亮
线长：0.8 / 1.5 / 2 / 3 / 5 m
认证：CE / FCC
工作温度：-30°C ~ 70°C
供电：USB 总线供电
架构：非隔离 · 共地
1选型：设备串口为母座（孔）选公头 CH588，为公座（针）选母头 CH588F；端口两侧自带螺丝时选铆钉款 CH588A。
2公头 2 脚接收、3 脚发送；母头 2 脚发送、3 脚接收。接端子或自制线时，请按所购款式核对针脚。
3RS-232 使用正负电平，禁止直接连接 3.3V / 5V TTL 电平的单片机串口。
4连接前确认两端的波特率、数据位、校验位与停止位一致；使用硬件流控时，两端需同时开启。
5峰值波特率不等同于所有环境下的长期稳定速率；线缆越长、干扰越强，建议适当降低波特率。
6插拔时请握住转换头外壳，避免直接拉扯线缆；长时间通信前请将两侧螺丝拧紧。
重要：摩可灵 CH588 系列为非隔离型产品，RS-232 与 USB 侧共地，不适用于危险电压或存在较大地电位差的系统；此类场景请选用带电气隔离的串口产品。
