CH2022
USB转RS-232串口线工程师版
新品热销免驱工业级
DB9直插，免驱即用，静电浪涌双重防护
- 工业级芯片

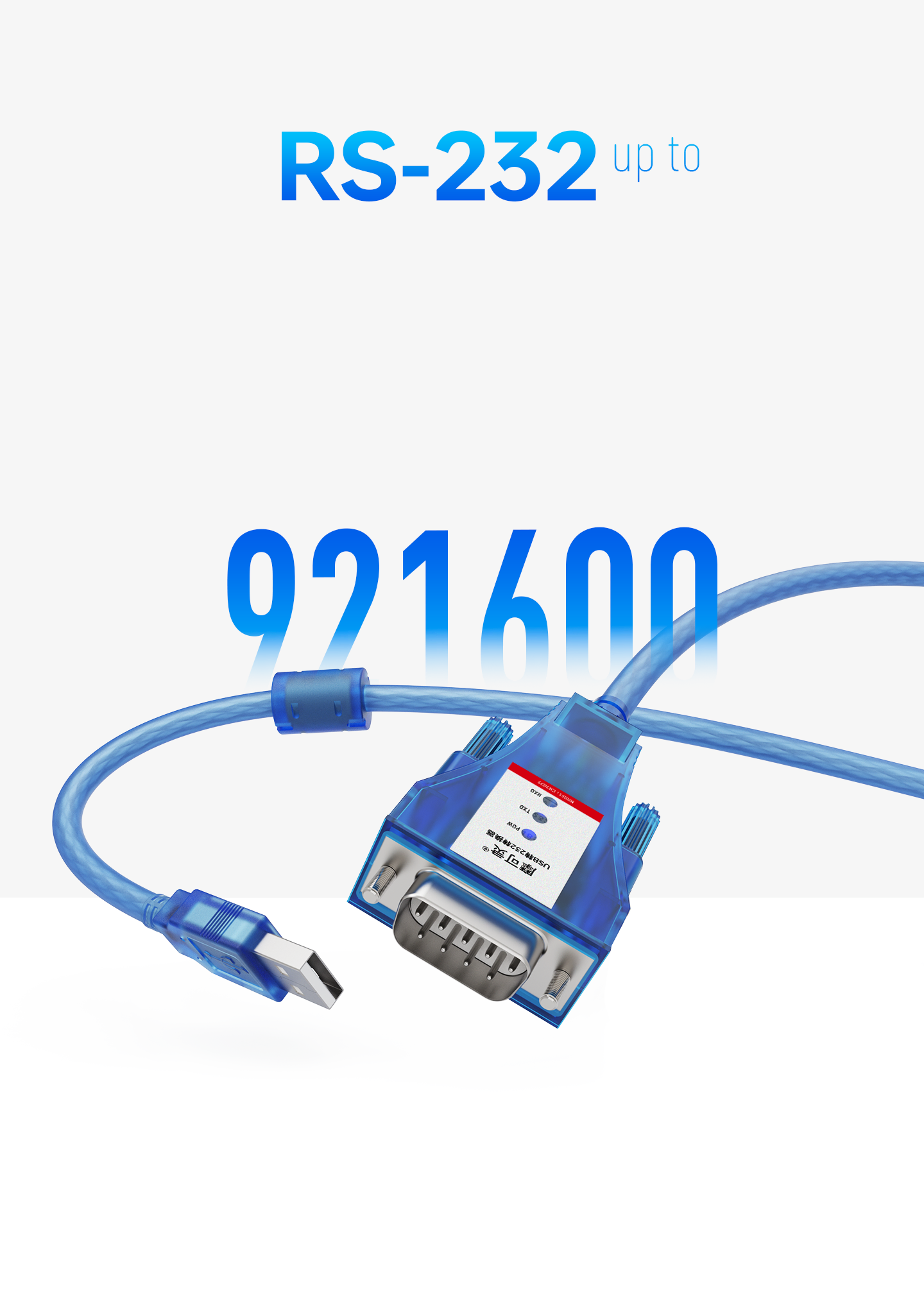

- 峰值921600bps
- ESD静电防护
- 600W浪涌防护
- 超密屏蔽带磁环
- Win10/11免驱
规格
在售
↗
点击右上角「···」
选择「在浏览器中打开」
即可正常购买
选择「在浏览器中打开」
即可正常购买
| 主控芯片 | 工业级 USB 转串口芯片 |
| USB 标准 | USB 2.0 Full Speed |
| 串口协议 | RS-232（EIA/TIA-232） |
| 串口接口 | DB9 公头（针2 RXD / 针3 TXD / 针5 GND） |
| 波特率范围 | 50bps ~ 921600bps（芯片理论 6Mbps） |
| 数据位 | 5 / 6 / 7 / 8 bit |
| 校验位 | 无 / 奇 / 偶 / 标志 / 空白 |
| 停止位 | 1 / 2 |
| 流量控制 | 三线制，不支持硬件流控（RTS/CTS） |

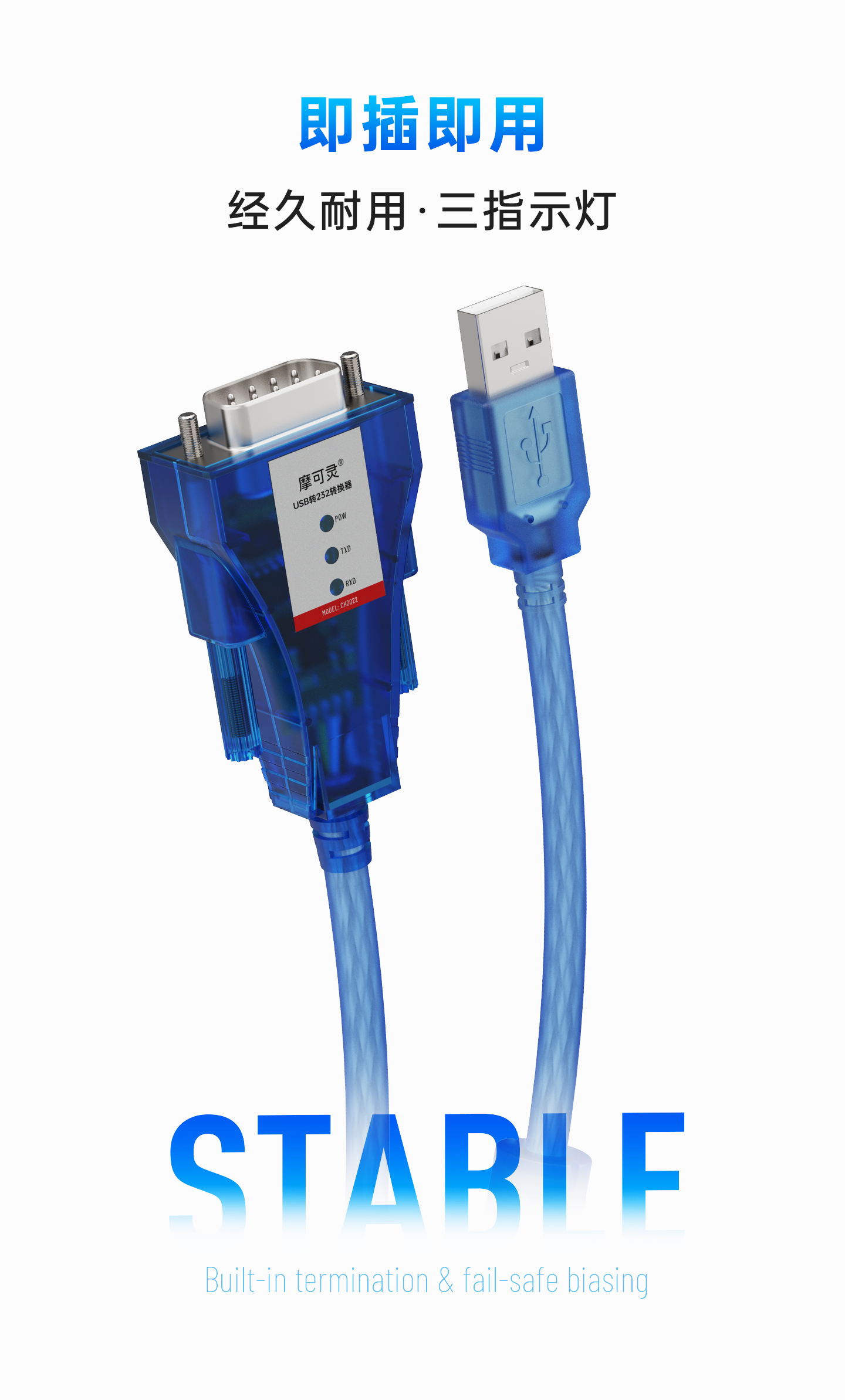

| 状态指示灯 | POW（电源）/ TXD（发）/ RXD（收） |
| 保护方案 | ESD 静电防护 + 600W TVS 浪涌防护 |
| 线缆屏蔽 | 超密屏蔽 + 抗干扰磁环 |
| 工作温度 | -30°C ~ 70°C |

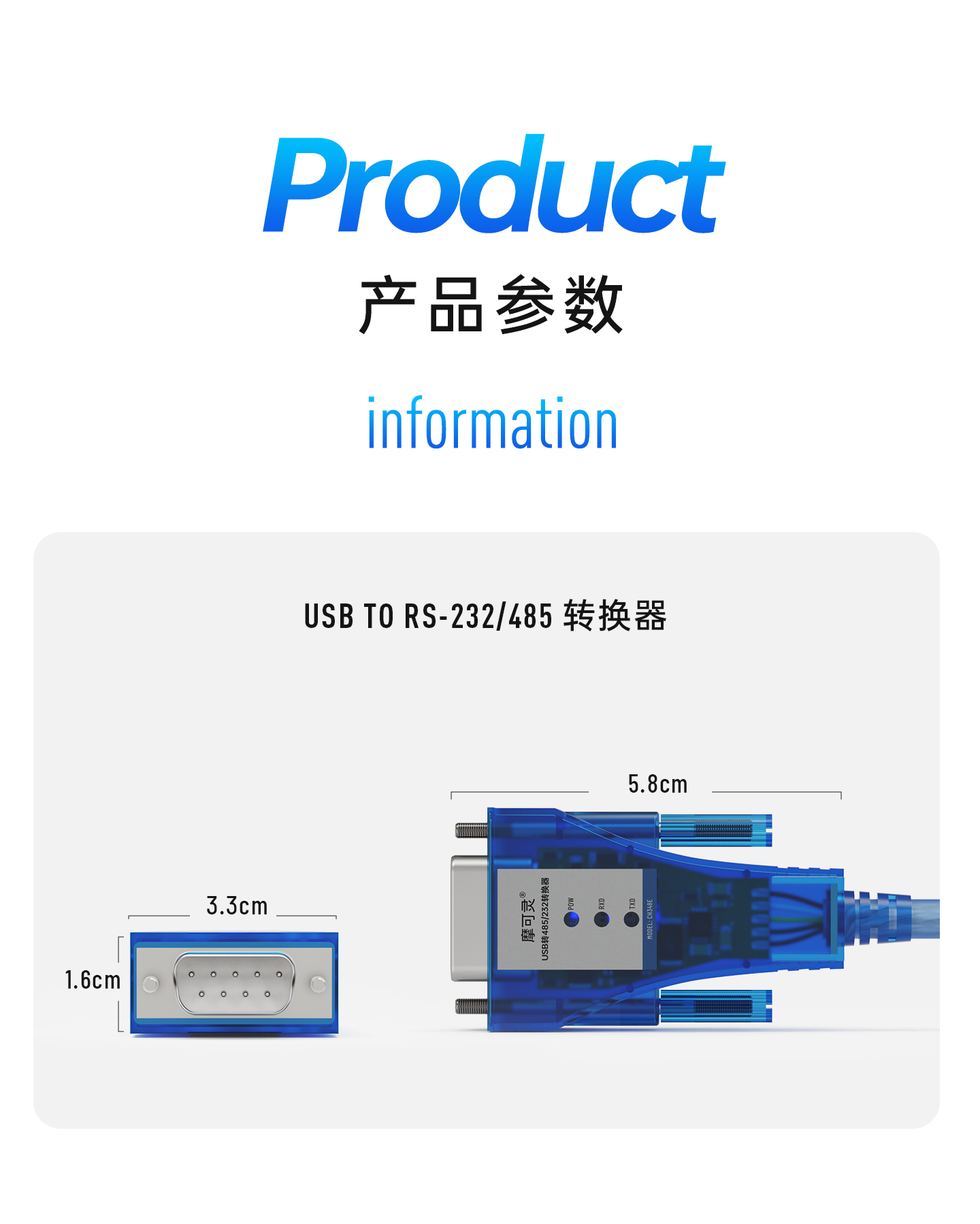

| 转换头尺寸 | 58 × 33 × 16 mm |
| 线缆长度 | 1 / 1.5 / 2 / 3 / 5 米可选 |
概述
摩可灵 CH2022 是一款 USB 转 RS-232 串口线，采用工业级 USB 转串口芯片，配合独立的 RS-232 电平转换电路。主芯片负责 USB 与串口数据之间的协议转换，电平转换电路负责输出符合 EIA/TIA-232 规范的信号；连接电脑后生成虚拟 COM 端口，DB9 公头可直接插入设备的 RS-232 母座。
产品采用 TXD、RXD、GND 三线制定义（DB9 针 2、3、5），支持全双工通信。芯片理论速率可达 6Mbps，经 RS-232 电平转换后，接口峰值波特率为 921600bps；为保证长时间连续通信的稳定性，建议使用不超过 250kbps 的波特率。数据位支持 5/6/7/8 位，校验位与停止位均可配置，适用于 PLC 与数控设备调试、仪器仪表通信、条码扫描与 POS 外设连接等场景。
接口电路集成 ESD 静电防护与 600W TVS 浪涌防护，可降低插拔静电和瞬态高压对设备的影响；线缆采用超密屏蔽结构并配置磁环，抑制外部电磁干扰。转换头正面配备 POW、TXD、RXD 三颗状态指示灯，便于实时观察供电及数据收发状态。支持 Windows、macOS、Linux 与 Android 系统，其中 Windows 10/11 无需单独安装驱动，连接电脑后即可使用；提供 1、1.5、2、3、5 米五种线长。
亮点
工业级芯片
峰值921600bps
ESD静电防护
600W浪涌防护
超密屏蔽带磁环
Win10/11免驱
包装内容
串口线
X 1
说明书
X 1
其他
接线方式
三线制：TXD/RXD 交叉、GND 共地；直插 2 脚发送、3 脚接收的 DB9 母座设备时无需改线
波特率建议
接口峰值 921600bps；长时间连续通信建议不超过 250kbps，高波特率建议安装原厂驱动
供电与电气结构
USB 总线供电；非隔离、共地设计
系统兼容
Windows 10/11
免驱，即插即用
Windows 7/8/XP
支持，需安装驱动
macOS
10.9 及以上（需安装驱动）
Linux
内核 2.6.25 及以上
Android
5.0 及以上（需 OTG 支持）
接口兼容
USB Type-A
USB 2.0 全速接口
DB9 公头
针2 RXD、针3 TXD、针5 GND；其余针脚未连接
协议兼容
RS-232
TXD / RXD / GND 三线，全双工
应用层协议
Modbus RTU/ASCII、AT 指令、自定义串口协议（数据透明传输）
其他兼容
握手信号
不提供 RTS/CTS/DTR/DSR 等握手信号，需硬件握手的设备请选用 CH398
电平说明
RS-232 正负电平，禁止直接连接 3.3V/5V TTL 串口
